شرکت فرآیند پردازان تولید کننده و نماینده رسمی برند های معتبر دتکتور های گاز می باشد . این برندها دارای تمامی استاندارد های اروپایی در زمینه اندازه گیری گازها اعم از اشتعال زا ، سمی و غیره میباشد این مدارک در آخر مطلب جهت دانلود پیوست میگردد . این دتکتور ها معمولا در دو نوع دتکتور گاز پرتابل Portable Gas Detector و دتکتور گاز ثابت Fixed Gas Detector تولید و عرضه می شوند .
1. معرفی دتکتور گاز ثابت

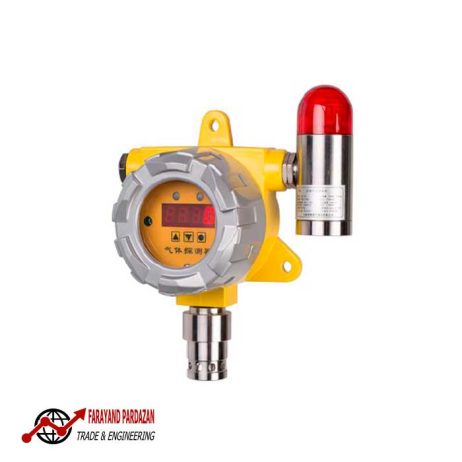

دتکتور گاز ثابت (Fixed Gas Detector) یک سیستم ایمنی صنعتی است که به‌صورت دائمی نصب شده و غلظت گازهای خطرناک (مثل گازهای قابل اشتعال، سمی یا خفگی‌آور) را در محیط‌های صنعتی، تجاری و مسکونی مانیتور می‌کند. این دستگاه در صورت رسیدن غلظت گاز به سطح خطرناک، آلارم صوتی/نوری فعال کرده یا اقدامات کنترلی (مثل قطع جریان گاز، فعال کردن تهویه و …) را انجام می‌دهد.
۲. انواع دتکتورهای گاز ثابت
الف) بر اساس نوع سنسور:
| نوع سنسور | کاربرد | مزایا | معایب |
|---|---|---|---|
| کاتالیتیک (Catalytic) | تشخیص گازهای قابل اشتعال (مثل متان، پروپان ، هیدروژن) | دقت بالا، عمر طولانی | نیاز به اکسیژن، حساس به مسمومیت |
| مادون قرمز (IR) | گازهای قابل اشتعال و CO₂ | عدم نیاز به اکسیژن، مقاوم در برابر مسمومیت | قیمت بالا |
| الکتروشیمیایی (Electrochemical) | گازهای سمی (مثل CO, H₂S, Cl₂, NH3) | حساسیت بالا، مصرف انرژی کم | عمر محدود (۲-۳ سال) |
| نیمه‌هادی (Semiconductor) | گازهای عمومی (CO, LPG) | قیمت پایین، پاسخ سریع | حساس به رطوبت و دما |
| یونیزاسیون شعله (PID) | ترکیبات آلی فرار (VOCs) | تشخیص طیف وسیع گازها | گران، نیاز به کالیبراسیون مداوم |
ب) مقایسه سنسور کاتالیتیک با سنسور مادون قرمز (IR)
| ویژگی | سنسور کاتالیتیک | سنسور مادون قرمز (IR) |
|---|---|---|
| مکانیسم تشخیص | واکنش کاتالیزوری | جذب نور مادون قرمز |
| نیاز به اکسیژن | بله | خیر |
| حساسیت به مسمومیت | بالا | بسیار کم |
| قیمت | مقرون‌به‌صرفه | گران‌تر |
| عمر مفید | ۳-۵ سال | ۵-۱۰ سال |
| مناسب برای | گازهای قابل اشتعال | گازهای قابل اشتعال و CO₂ |
ج) جدول مقایسه فنی سنسورهای گاز
| پارامتر | سنسور کاتالیتیک (Catalytic) | سنسور الکتروشیمیایی (Electrochemical) | سنسور مادون قرمز (IR) |
|---|---|---|---|
| اصول کارکرد | احتراق کاتالیزوری روی سطح سنسور | واکنش شیمیایی تولید جریان الکتریکی | جذب نور در طول موج مشخص |
| گازهای قابل تشخیص | گازهای قابل اشتعال (متان، پروپان، H₂) | گازهای سمی (CO، H₂S، SO₂، NOx) و اکسیژن | گازهای قابل اشتعال و CO₂ |
| حساسیت | متوسط (ppm تا %LEL) | بالا (ppb تا ppm) | متوسط تا بالا |
| دقت | ±3-5% LEL | ±۱-۵% مقدار واقعی | ±۲% مقدار واقعی |
| زمان پاسخ | ۱۰-۳۰ ثانیه | ۱۵-۶۰ ثانیه | ۵-۱۵ ثانیه |
| عمر مفید | ۳-۵ سال | ۲-۳ سال | ۵-۱۰ سال |
| نیاز به اکسیژن | دارد | ندارد | ندارد |
| مصرف انرژی | متوسط | کم | بالا |
| تأثیر رطوبت/دما | متوسط | بالا | کم |
| مقاومت در برابر مسمومیت | کم (حساس به سرب، سیلیکون) | متوسط (حساس به CO₂ بالا) | بسیار بالا |
| هزینه | متوسط (۱۰۰-۵۰۰ دلار) | کم تا متوسط (۵۰-۳۰۰ دلار) | بالا (۵۰۰-۲۰۰۰ دلار) |
| کاربردهای معمول | پالایشگاه ها، صنایع نفت و گاز | محیط های صنعتی، ایمنی شخصی | محیط های انفجاری، صنایع فرآیندی |
۳. اجزای اصلی سیستم دتکتور گاز ثابت
-
سنسور گاز (Gas Sensor) → بخش اصلی تشخیص گاز
-
پنل کنترل (Control Panel) → پردازش داده‌ها و فعال‌سازی آلارم
-
آلارم (صوتی/نوری) → هشدار خطر
-
نمایشگر (Display) → نشان‌دهنده غلظت گاز
-
رله خروجی (Relay Output) → اتصال به سیستم‌های ایمنی (مثل قطع گاز، فن تهویه)
-
منبع تغذیه (Power Supply) → معمولاً 24V DC یا 220V AC
۴. نحوه نصب و سیم‌بندی دتکتور گاز ثابت
الف) محل نصب:
-
نزدیک به منبع نشت احتمالی (مثل شیرهای گاز، مخازن)
-
در ارتفاع مناسب (گازهای سبک مثل متان نزدیک سقف، گازهای سنگین مثل پروپان نزدیک کف)
-
دور از جریان هوای مستقیم (کولر، فن‌ها)
ب) سیم‌بندی معمول (۴-20mA یا RS485):
منبع تغذیه (24V DC) + ---> V+ دتکتور - ---> V- دتکتور خروجی آنالوگ (4-20mA) OUT+ دتکتور ---> ورودی PLC/کنترلر OUT- دتکتور ---> GND آلارم رله (اختیاری) COM دتکتور ---> مشترک رله NO دتکتور ---> سیستم قطع گاز/تهویه
۵. کالیبراسیون و نگهداری
✅ کالیبراسیون دوره‌ای: هر ۳-۶ ماه با گاز استاندارد
✅ تست عملکرد: ماهانه با گاز تست (مثل اسپن گاز)
✅ تعویض سنسور: بسته به نوع سنسور (الکتروشیمیایی هر ۲-۳ سال)
✅ تمیز کردن فیلترها: جلوگیری از گرفتگی
۶. کاربردهای دتکتور گاز ثابت
-
صنایع نفت و گاز (پالایشگاه‌ها، خطوط لوله)
-
صنایع شیمیایی (تولید مواد شیمیایی خطرناک)
-
انبارهای مواد قابل اشتعال (LPG, CNG)
-
تونل‌ها و پارکینگ‌های زیرزمینی (تشخیص CO)
-
کارخانه‌های تولیدی (حفاظت از کارکنان در برابر گازهای سمی)
۷. برندهای معروف دتکتور گاز ثابت
-
Honeywell (اولمتر)
-
Drager
-
MSA
-
Riken Keiki
-
Crowcon
۸. جمع‌بندی
دتکتور گاز ثابت یک ابزار حیاتی برای ایمنی در محیط‌های صنعتی است که با تشخیص به‌موقع نشت گاز، از انفجار، مسمومیت و خفگی جلوگیری می‌کند. انتخاب نوع سنسور، نصب صحیح و نگهداری دوره‌ای، عملکرد بهینه سیستم را تضمین می‌کند.
در حال حاضر شرکت فرآیند پردازان توانایی تامین و فروش برند های ذیل را نیز دارد .
INTE HENAN – MSA – DRAGER – HONEYWELL – CROWCON – BW
برای کسب اطلاعات بیشتر و خرید محصول لطفا با ما تماس بگیرید
Product Information Chart
| Product Model | Detected Gas | Measuring Range | Resolution | Respond Time (T90) | Sensor Life |
| FPTS700D-O2 | O2 | 0－30%vol | 0.1%vol | ≤15s | 2-3y |
| FPTS700D-CO | CO | 0－1000ppm | 1 ppm | ≤15s | 2-3y |
| FPTS700D-H2S | H2S | 0－100ppm | 1 ppm | ≤15s | 2-3y |
| FPTS700D-HCN | HCN | 0－20ppm | 0.1 ppm | ≤30s | 2-3y |
| FPTS700D-CL2 | CL2 | 0－20ppm | 0.1 ppm | ≤30s | 2-3y |
| FPTS700D-O3 | O3 | 0－5ppm 0-100ppm | 0.1 ppm 1ppm | ≤25s | 2-3y |
| FPTS700D-NH3 | NH3 | 0－100ppm | 1 ppm | ≤30s | 2-3y |
| FPTS700D-H2 | H2 | 0－1000ppm | 1 ppm | ≤30s | 2-3y |
| FPTS700D-NO2 | NO2 | 0－20ppm | 0.1 ppm | ≤25s | 2-3y |
| FPTS700D-PH3 | PH3 | 0-20ppm | 0.1 ppm | ≤15s | 2-3y |
| FPTS700D-C3H3N | C3H3N | 0-100ppm | 1ppm | ≤30s | 2-3y |
| FPTS700D-NO | NO | 0-250ppm | 1ppm | ≤25s | 2-3y |
| FPTS700D-HCL | HCL | 0-20ppm | 0.1ppm | ≤25s | 2-3y |
| FPTS700D-SO2 | SO2 | 0－20ppm | 0.1ppm | ≤15s | 2-3y |
| FPTS700D-EX | Combustible gas | 0-100%LEL | 1%LEL | ≤30s | 3-5y |
| FPTS700D-CO2 | CO2 | 0-5000ppm | 1ppm | ≤30s | ＞5y |
| 0-5.00%vol | 0.01%vol | ≤30s | ＞5y | ||
