مقایسه ترانسمیترهای دمای هدمانت ATO

در این مقاله به بررسی و مقایسه ترانسمیترهای دمای هدمانت ATO پرداخته شده است؛ تجهیزاتی که نقش مهمی در انتقال پایدار سیگنال دما در سیستم‌های کنترلی صنعتی دارند. انتخاب درست ترانسمیتر دما به عواملی مانند نوع سنسور، شرایط نصب و نیاز پروژه بستگی دارد و یک انتخاب نادرست می‌تواند باعث کاهش دقت یا افزایش خطا شود. در ادامه، با رویکردی کاربردی، تفاوت مدل‌ها و سناریوهای مناسب استفاده از هرکدام بررسی می‌شود.

مقدمه: چرا مقایسه ترانسمیتر های دمای هدمانت ATO مهم است؟

انتخاب ترانسمیتر دما در پروژه‌های صنعتی معمولاً با یک سؤال ساده شروع می‌شود: آیا فقط باید دما را اندازه‌گیری کنیم یا باید آن را با کمترین خطا، کمترین نویز و بیشترین پایداری به سیستم کنترل منتقل کنیم؟ پاسخ این سؤال تعیین می‌کند که سراغ چه نوع ترانسمیتر، چه نوع سنسور و چه نوع نصب برویم. در بسیاری از کاربردهای صنعتی، ترانسمیترهای دمای هدمانت به دلیل نصب نزدیک به سنسور و تبدیل سیگنال در همان نقطه، مسیر مطمئن‌تری برای انتقال داده دما ایجاد می‌کنند و در برابر افت سیگنال و نویز کابل‌کشی مقاومت بهتری دارند.

در این مقاله با رویکرد انتخاب‌محور، مقایسه ترانسمیترهای دمای هدمانت ATO را انجام می‌دهیم تا روشن شود هر مدل دقیقاً برای چه سناریویی مناسب‌تر است. هدف این نیست که فقط مشخصات را ردیف کنیم؛ هدف این است که اگر شما در پروژه با محدودیت کابل‌کشی، تغییرپذیری نوع سنسور، یا نیاز به یک راه‌حل ساده و اقتصادی روبه‌رو هستید، بتوانید سریع تصمیم بگیرید. در ادامه ابتدا مفهوم هدمانت و مزیت آن در حلقه کنترل را مرور می‌کنیم، سپس تفاوت سنسورهای رایج مانند PT100 و PT1000 را از زاویه کاربرد توضیح می‌دهیم و در نهایت به سراغ مقایسه تخصصی هر مدل می‌رویم تا مسیر انتخاب برای خرید و اجرای پروژه روشن شود.

اگر تجربه نشان داده در پروژه‌ها بیشترین خطاها در مرحله انتخاب رخ می‌دهد، علت آن معمولاً یکسان دیدن سناریوهاست؛ در حالی‌که پروژه‌ای با کابل کوتاه و شرایط پایدار با پروژه‌ای که کابل‌کشی طولانی، نویز محیطی و تغییرات دمایی سریع دارد، یک نسخه مشترک ندارد. بنابراین این مقایسه را طوری پیش می‌بریم که علاوه بر معرفی هر مدل، محدودیت‌های کاربردی آن نیز مشخص شود و از انتخاب اشتباه جلوگیری گردد.

آشنایی با ترانسمیتر دما هدمانت ATO و نقش آن در حلقه کنترل

ترانسمیتر دمای هدمانت به‌صورت مستقیم نزدیک سنسور نصب می‌شود و سیگنال سنسور دما را در همان نقطه به سیگنال استاندارد صنعتی تبدیل می‌کند. در اغلب سیستم‌های کنترل، سیگنال استاندارد ۴–۲۰mA به دلیل مقاومت بیشتر در برابر نویز و افت سیگنال، گزینه رایج‌تری برای انتقال داده‌های دما به PLC یا DCS است. وقتی تبدیل سیگنال در محل سنسور انجام می‌شود، بخش طولانی مسیر که می‌تواند محل جمع شدن نویز و خطا باشد، به جای انتقال سیگنال خام سنسور، یک سیگنال صنعتی پایدار را عبور می‌دهد.

در پروژه‌هایی که فاصله سنسور تا تابلو کنترل زیاد است، یا محیط دارای نویز الکتریکی و تجهیزات قدرت است، استفاده از هدمانت عملاً به معنی افزایش اعتمادپذیری اندازه‌گیری است. در مقابل، در پروژه‌های ساده‌تر با کابل‌کشی کوتاه و شرایط پایدار، هدمانت همچنان می‌تواند کمک کند ولی نقش آن بیشتر در استانداردسازی سیگنال و ساده‌کردن اتصال به تجهیزات کنترلی است.

در مقایسه ترانسمیترهای دمای هدمانت ATO باید به این نکته توجه کرد که تفاوت مدل‌ها فقط روی کاغذ نیست؛ تفاوت واقعی زمانی دیده می‌شود که نوع سنسور، محدودیت‌های اجرایی، و آینده‌نگری پروژه کنار هم قرار بگیرند. برخی پروژه‌ها از ابتدا مشخص کرده‌اند که فقط از یک نوع سنسور استفاده می‌کنند و پایداری و سادگی مهم‌ترین معیار است. در برخی دیگر، نیاز به انعطاف وجود دارد؛ یعنی ممکن است در مرحله اجرا یا در آینده نوع سنسور تغییر کند یا سنسورهای مختلف در نقاط متفاوت به کار گرفته شوند. در این حالت، مدل‌های مولتی‌سنسور ارزش بیشتری پیدا می‌کنند چون امکان تطبیق با شرایط متغیر را فراهم می‌سازند.

از نگاه اجرایی، هدمانت‌ها معمولاً برای نصب داخل هد سنسور یا محفظه نزدیک به سنسور طراحی می‌شوند. این یعنی علاوه بر انتخاب درست مدل، باید به فضای نصب، شرایط محیطی و مسیر کابل‌کشی هم توجه کرد تا خروجی ۴–۲۰mA با کمترین خطا به سیستم کنترل برسد. به همین دلیل، انتخاب صحیح ترانسمیتر دما در بسیاری از پروژه‌ها به‌طور مستقیم روی کیفیت کنترل و پایداری فرآیند اثر می‌گذارد.

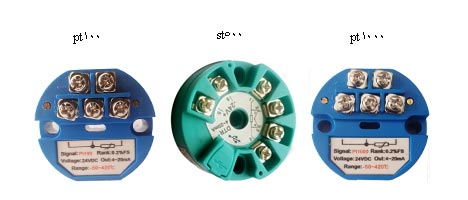

معرفی سه مدل کلیدی در مقایسه ترانسمیترهای دمای هدمانت ATO

مقایسه مدل PT100: ترانسمیتر ATO-TEMPT-SBW

این مدل برای پروژه‌هایی است که در طراحی فرایند، از ابتدا سنسور PT100 در نظر گرفته شده است. ترانسمیتر دما PT100 مدل ATO-TEMPT-SBW دقیقاً برای خواندن این نوع سنسور و تبدیل آن به ۴–۲۰mA طراحی شده است. این ترانسمیتر به صورت هدمانت در داخل هد سنسور نصب می‌شود و باعث می‌شود طول کابل سیگنال مقاومتی PT100 تا حد ممکن کوتاه باشد.

مقایسه مدل PT1000:ترانسمیتر ATO-TEMPT-SBW

از نظر ظاهری، این مدل مشابه نسخه PT100 است. تفاوت اصلی در نوع سنسور ورودی است. این مدل برای سنسور PT1000 طراحی شده؛ یعنی جایی که در نقطه صفر درجه، مقاومت سنسور حدود ۱۰۰۰ اهم است. این ویژگی از نظر مهندسی اهمیت زیادی دارد، چون وقتی مقاومت سنسور زیاد است، تأثیر مقاومت کابل روی درصد خطا کاهش پیدا می‌کند.

مقایسه مدل چند منظوره :ترانسمیتر هدمانت مولتی سنسور (ATO (ST500

این مدل یک ترانسمیتر چند منظوره است. مدل مولتی سنسور می‌تواند بسته به تنظیمات و سیم‌بندی، یا به عنوان ترانسمیتر RTD (برای PT100) عمل کند، یا به عنوان ترانسمیتر ترموکوپل برای تیپ‌های استاندارد مثل K، J، T و E. این انعطاف باعث می‌شود در سایت‌هایی که هم نقاط دمای متوسط (با PT100) و هم نقاط دمای بالا (با ترموکوپل) دارند، از یک مدل مشترک استفاده شود.

… و تمرکز ما در این مقاله، ارائه یک مقایسه کاربردی و مهندسی از این ترانسمیترهای دمای هدمانت ATO است.

جدول مقایسه مهندسی سریع

برای تصمیم‌گیری سریع، مهم‌ترین مشخصات فنی و کاربردی این سه مدل در جدول زیر خلاصه شده است:

ساختار و عملکرد مشترک در ترانسمیترهای هدمانت ATO

برای اینکه انتخاب مدل‌ها معنی‌دار شود، لازم است دقیقاً بدانیم ترانسمیتر هدمانت چه کاری انجام می‌دهد. سنسورهای دما مانند RTD و ترموکوپل سیگنال خام تولید می‌کنند که به‌صورت مستقیم برای بسیاری از کنترلرها قابل استفاده نیست یا در مسیرهای طولانی دچار خطا می‌شود. ترانسمیتر هدمانت وظیفه دارد این سیگنال خام را اندازه‌گیری، خطی‌سازی و به سیگنال استاندارد تبدیل کند تا سیستم کنترل بتواند آن را به‌صورت پایدار دریافت کند.

خروجی ۴–۲۰mA در محیط‌های صنعتی به‌خاطر ماهیت جریان‌محور، نسبت به نویز و افت ولتاژ مقاوم‌تر است و به همین دلیل در کابل‌کشی‌های طولانی عملکرد مطمئن‌تری دارد. وقتی ترانسمیتر نزدیک سنسور نصب می‌شود، مسیر انتقال سیگنال خام سنسور کوتاه می‌ماند و سیگنال تبدیل‌شده، بخش طولانی مسیر را طی می‌کند. همین تفاوت ساده، در بسیاری از پروژه‌ها اختلاف جدی در پایداری اندازه‌گیری ایجاد می‌کند.

از نظر عملی، بیشترین اشتباه در پروژه‌ها زمانی رخ می‌دهد که نوع سنسور و شرایط کابل‌کشی درست دیده نمی‌شود. اگر پروژه از سنسور PT100 استفاده می‌کند و کابل‌کشی کوتاه است، یک مدل اختصاصی PT100 می‌تواند انتخاب اقتصادی و ساده‌ای باشد. اگر پروژه از PT1000 استفاده می‌کند یا فاصله زیاد است، مدل PT1000 به‌طور معمول با توجه به ویژگی‌های سنسور، انتخاب منطقی‌تری خواهد بود. اگر پروژه ترکیبی است یا احتمال تغییر سنسور وجود دارد، مدل مولتی‌سنسور کمک می‌کند بدون تغییر زیرساخت، پروژه انعطاف‌پذیر بماند.

در این مقاله، ما دقیقاً بر همین مبنا جلو می‌رویم: به‌جای اینکه صرفاً چند ویژگی فنی را لیست کنیم، سناریوهای اجرایی را معیار قرار می‌دهیم. نتیجه این نگاه این است که هر مدل جای مشخصی در پروژه دارد و با چند سؤال ساده می‌توان مسیر انتخاب را کوتاه کرد: نوع سنسور چیست، طول کابل‌کشی چقدر است، آیا تنوع ورودی نیاز است، و آیا پروژه در آینده تغییر می‌کند یا نه.

بررسی تخصصی ترانسمیتر دما PT100 مدل ATO-TEMPT-SBW

سنسور PT100 سال‌هاست در صنایع مختلف به‌عنوان یک استاندارد پایدار و قابل‌اعتماد شناخته می‌شود و در پروژه‌هایی که دقت مناسب در بازه‌های دمایی متعارف اهمیت دارد، انتخابی رایج است. در چنین شرایطی استفاده از ترانسمیتر دما PT100 مدل ATO-TEMPT-SBW باعث می‌شود سیگنال سنسور به‌صورت پایدار به خروجی ۴–۲۰mA تبدیل شده و بدون افت کیفیت به سیستم‌های کنترلی منتقل شود. این رویکرد برای کاربردهایی مناسب است که تنوع ورودی مطرح نیست اما پایداری عملکرد و سادگی راه‌اندازی اهمیت بالاتری دارد.

بررسی تخصصی ترانسمیتر دما PT1000 مدل ATO-TEMPT-SBW

در مقایسه با PT100، سنسور PT1000 به دلیل مقاومت بالاتر، در پروژه‌هایی با طول کابل‌کشی زیاد عملکرد مطمئن‌تری ارائه می‌دهد و اثر نویز و افت سیگنال در آن کمتر است. در چنین سناریوهایی انتخاب ترانسمیتر دما PT1000 مدل ATO-TEMP-SBW باعث افزایش پایداری اندازه‌گیری و دقت واقعی داده‌های دما می‌شود. این مدل بیشتر در پروژه‌هایی توصیه می‌شود که فاصله سنسور تا تابلو کنترل زیاد است و ثبات سیگنال در اولویت قرار دارد.

بررسی تخصصی ترانسمیتر دمای هدمانت مولتی سنسور ATO با ورودی PT100 یا ترموکوپل

در برخی پروژه‌های صنعتی، نوع سنسور از ابتدا قطعی نیست یا ممکن است در آینده تغییر کند و محدود شدن به یک ورودی خاص انتخاب منطقی محسوب نمی‌شود. در این شرایط، ترانسمیتر دمای هدمانت مولتی‌سنسور ATO به‌عنوان راهکاری منعطف مطرح می‌شود که امکان استفاده از سنسورهای مختلف مانند PT100 یا ترموکوپل را فراهم می‌کند. این انعطاف‌پذیری باعث می‌شود بدون نیاز به تعویض ترانسمیتر، بتوان طراحی سیستم اندازه‌گیری دما را با نیازهای متغیر پروژه تطبیق داد.

مقایسه ترانسمیتر های دمای هدمانت ATO بصورت مهندسی درسه مدل در سناریوهای واقعی

ارزش واقعی این مقایسه ترانسمیترهای دمای هدمانت ATO زمانی مشخص می‌شود که آن‌ها را در قالب سناریوهای واقعی ببینیم. تا اینجا هر کدام را جداگانه بررسی کردیم، اما اکنون…

تا اینجا هر کدام از سه مدل را به‌صورت جداگانه بررسی کردیم. اما ارزش واقعی مقایسه ترانسمیتر های دمای هدمانت ATO زمانی مشخص می‌شود که آن‌ها را کنار هم و در قالب سناریوهای واقعی یک مهندس ابزار دقیق ببینیم.

سناریو ۱: پروژه‌ای با سنسورهای فقط PT100

فرض کن در یک واحد فرایندی، در کل طراحی تنها سنسور دما، PT100 در نظر گرفته شده است. دماها در محدوده متوسط قرار دارند و خبری از کوره یا دمای بسیار بالا نیست. فاصله سنسورها تا تابلو هم در حد معمول است و کابل‌کشی خیلی طولانی نداریم.

در چنین شرایطی، استفاده از ترانسمیتر دما PT100 مدل ATO-TEMPT-SBW هم از نظر فنی و هم از نظر اقتصادی منطقی‌ترین انتخاب است. نیازی به انعطاف اضافه مولتی سنسور (ATO (ST500 وجود ندارد و استفاده از PT1000 نیز لزوماً ارزش افزوده خاصی ایجاد نمی‌کند، مگر اینکه در نقطه‌ای طول کابل غیرمعمول زیاد باشد.

سناریو ۲: پروژه‌ای با کابل‌کشی طولانی

در این سناریو، طراحی پروژه به نحوی است که تابلوهای برق و کنترل دور از فرآیند نصب می‌شوند. سنسورهای دما روی مخازن یا تجهیزات در فضای باز قرار دارند و کابل‌ها مسیری طولانی از ترنچ‌ها و سینی‌ها را طی می‌کنند تا به تابلو برسند.

اگر در چنین پروژه‌ای هنوز در مرحله طراحی هستی و گزینه انتخاب نوع سنسور در اختیار توست، ترکیب سنسور PT1000 و ترانسمیتر دما PT1000 مدل ATO-TEMPT-SBW می‌تواند انتخابی بسیار هوشمندانه باشد. این ترکیب باعث می‌شود خطای ناشی از مقاومت کابل کاهش پیدا کند و در بلندمدت، سیستم پایدارتر و قابل اعتمادتر عمل کند.

سناریو ۳: وجود نقاط دمای بالا و نیاز به ترموکوپل

در بسیاری از واحدهای صنعتی، بخشی از نقاط دما در محدوده معمول است و بخشی دیگر در محدوده بسیار بالا، مثل کوره‌ها، مشعل‌ها و راکتورهای خاص. در این نقاط، تقریباً همیشه از ترموکوپل استفاده می‌شود.

در چنین پروژه‌ای، انتخاب طبیعی برای نقاط دمای بالا، استفاده از ترانسمیتر دمای هدمانت مولتی سنسور ATO با ورودی ترموکوپل است. اگر در همان سایت نقاطی هم با PT100 وجود داشته باشند، می‌توان با همان مدل مولتی سنسور (ATO (ST500 و این بار در حالت RTD، نیاز آن نقاط را نیز پوشش داد. به این ترتیب، به‌جای داشتن دو یا سه نوع ترانسمیتر متفاوت، می‌توان روی یک خانواده متمرکز شد.

سناریو ۴: سیاست انبار قطعات یدکی

در بعضی سازمان‌ها، سیاست این است که تنوع قطعات یدکی تا حد ممکن کم شود تا مدیریت موجودی انبار ساده‌تر گردد. در چنین شرایطی، ممکن است انتخاب مولتی سنسور (ATO (ST500 حتی برای برخی نقاط ساده‌تر نیز توجیه‌پذیر باشد، چون در بلندمدت هزینه‌های نگهداری و سفارش‌گذاری را کاهش می‌دهد.

در مقابل، اگر پروژه کوچک است یا تعداد نقاط دما محدود است، استفاده از مدل‌های اختصاصی PT100 و PT1000 ممکن است اقتصادی‌تر باشد و نیازی به انعطاف بیشتر احساس نشود.

راهنمای نهایی انتخاب پس از مقایسه ترانسمیترهای هدمانت ATO

برای اینکه تصمیم‌گیری در عمل ساده‌تر شود، می‌توان یک روند مرحله‌ای تعریف کرد و در هر پروژه بر اساس آن جلو رفت. این روند می‌تواند به صورت زیر باشد:

۱. نوع سنسور را مشخص کن.
اگر در طراحی فقط PT100 تعریف شده، به سراغ ATO-TEMPT-SBW (PT100) برو. اگر PT1000 در نظر گرفته شده، مدل متناسب با PT1000 را انتخاب کن. اگر در بخشی از پروژه ترموکوپل استفاده می‌شود، مولتی سنسور (ATO (ST500 گزینه اصلی است.

۲. طول کابل از سنسور تا تابلو را بررسی کن.
اگر طول کابل زیاد است و امکان انتخاب PT1000 به جای PT100 وجود دارد، ترکیب PT1000 + ترانسمیتر دما PT1000 مدل ATO-TEMPT-SBW می‌تواند خطای اندازه‌گیری را کاهش دهد و در نتیجه حلقه کنترل را پایدارتر کند.

۳. محدوده دمای فرایند را در نظر بگیر.
برای دماهای متوسط، RTDها (PT100 و PT1000) معمولاً بهترین انتخاب هستند و نیازی به ترموکوپل نیست. اما برای دماهای بالا، ترموکوپل به همراه مولتی سنسور (ATO (ST500 ، انتخاب قابل اعتمادتر و استانداردتری است.

۴. به آینده پروژه فکر کن.
اگر احتمال می‌دهی در آینده نوع سنسور در برخی نقاط تغییر کند، یا پروژه در چند فاز توسعه پیدا کند، ترانسمیتر منعطف‌تری مثل مولتی سنسور (ATO (ST500 می‌تواند از دردسر تعویض‌های بعدی جلوگیری کند.

۵. سیاست اقتصادی و انبار را بررسی کن.
در نهایت، فقط مسائل فنی تعیین‌کننده نیستند. اگر سازمان مایل است تنوع قطعات یدکی را کم کند، استفاده گسترده‌تر از مولتی سنسور (ATO (ST500 شاید بهتر باشد. اگر پروژه کوچک است و بودجه محدود، مدل‌های اختصاصی PT100 و PT1000 می‌توانند گزینه‌های مناسبی باشند.

جمع‌بندی نهایی مقایسه ترانسمیتر های دمای هدمانت ATO

اگر بخواهیم نتیجه این مقایسه را به زبان ساده تبدیل کنیم، باید ابتدا سناریوی پروژه را مشخص کنیم، نه نام محصول را. در مقایسه ترانسمیترهای دمای هدمانت ATO سه سناریوی اصلی بیشترین تکرار را در پروژه‌های صنعتی دارند: پروژه‌های ساده با سنسور مشخص، پروژه‌های دقیق‌تر با کابل‌کشی طولانی، و پروژه‌های ترکیبی که امکان تغییر نوع سنسور وجود دارد.

در پروژه‌هایی که از ابتدا سنسور PT100 قطعی است و هدف، یک تبدیل پایدار به خروجی ۴–۲۰mA با راه‌اندازی ساده است، مدل اختصاصی PT100 معمولاً انتخاب منطقی‌تری خواهد بود. این انتخاب زمانی بهتر می‌شود که محیط اجرا پایدار باشد و نیاز به تنوع ورودی مطرح نباشد. در پروژه‌هایی که از سنسور PT1000 استفاده می‌شود یا طول کابل‌کشی زیاد است، تمرکز روی پایداری سیگنال و کاهش خطای ناشی از مسیر اهمیت پیدا می‌کند و در این حالت مدل اختصاصی PT1000 ارزش بیشتری دارد.

اما اگر پروژه از ابتدا مشخص نکرده که فقط یک سنسور استفاده می‌کند، یا احتمال تغییر سنسور در آینده وجود دارد، یا در نقاط مختلف پروژه سنسورهای متفاوت به کار می‌روند، رویکرد درست این است که یک مدل منعطف انتخاب شود. در این شرایط مدل مولتی‌سنسور کمک می‌کند با یک انتخاب، محدوده بیشتری از نیازهای پروژه پوشش داده شود و در آینده نیاز به تعویض ترانسمیتر کاهش یابد.

در نهایت، اگر هدف شما انتخاب سریع است، کافی است این چهار سؤال را پاسخ دهید: سنسور شما PT100 است یا PT1000 یا ترکیبی؟ طول کابل‌کشی چقدر است؟ آیا در پروژه تنوع ورودی لازم دارید؟ و آیا احتمال تغییر در آینده وجود دارد؟ پاسخ این سؤال‌ها مسیر انتخاب را روشن می‌کند و باعث می‌شود خرید بر اساس واقعیت پروژه انجام شود، نه صرفاً بر اساس عادت یا مشابهت ظاهری مدل‌ها.

چک‌لیست نهایی قبل از انتخاب ترانسمیتر دما هدمانت ATO

پیش از آن‌که سفارش نهایی ترانسمیتر را ثبت کنی، با اگاهی کامل وکسب اطلاع کافی از مقایسه ترانسمیتر های دمای هدمانت ATO می‌توانی این چک‌لیست را به‌عنوان یک مرور سریع استفاده کنی تا مطمئن شوی نقطه‌ای را از قلم نینداخته‌ای:

• نوع سنسور برای هر نقطه دمایی مشخص شده است (PT100، PT1000 یا ترموکوپل).

• طول کابل از سنسور تا تابلو اندازه‌گیری و در انتخاب نوع سنسور و ترانسمیتر لحاظ شده است.

• محدوده دمای کاری هر نقطه تعیین شده و برای دماهای بالا، استفاده از ترموکوپل و مدل مولتی سنسور (ATO (ST500 بررسی شده است.

• در نقاطی که فقط PT100 وجود دارد و شرایط ویژه‌ای مطرح نیست، استفاده از ATO-TEMPT-SBW (PT100) به‌عنوان گزینه ساده و اقتصادی در نظر گرفته شده است.

• در مسیرهای طولانی، استفاده از PT1000 و ترانسمیتر دما PT1000 مدل ATO-TEMPT-SBW به‌عنوان یک راه‌حل حرفه‌ای بررسی شده است.

• اگر پروژه شامل ترکیب RTD و ترموکوپل است، استفاده از مولتی سنسور (ATO (ST500 برای کاهش تنوع قطعات یدکی در انبار ارزیابی شده است.

• سیاست سازمان در مورد تعداد و تنوع قطعات یدکی در انبار مشخص شده و در انتخاب مدل، این موضوع نیز در نظر گرفته شده است.

با مرور این موارد، می‌توانی مطمئن باشی که انتخاب تو فقط بر اساس عادت یا تقلید از پروژه‌های قبلی نیست، بلکه نتیجه یک تحلیل آگاهانه و مهندسی است؛ تحلیلی که روح اصلی مقایسه ترانسمیتر های دمای هدمانت ATO را در خود دارد.
