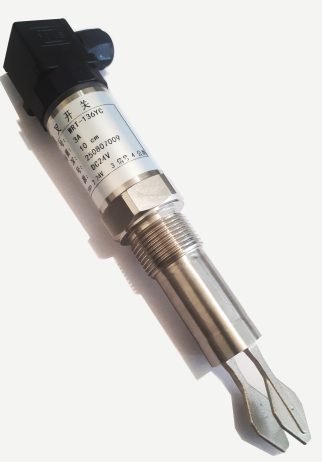

لول سوئیچ دیاپازونی VIBRATION FORK

 معرفی لول سوئیچ دیاپازونی VIBRATION FORK :

لول سوئیچ دیاپازونی (Vibration Fork Level Switch) دستگاهی قابل‌اعتماد برای اندازه‌گیری سطح نقطه‌ای مایعات و جامدات در صنایع مختلف است. این محصول ساخت کشور چین بوده و با دقت بالا، وجود یا عدم وجود ماده را در سطح مشخصی تشخیص می‌دهد.

عملکرد این لول سوئیچ بر پایه‌ی اصل چنگال لرزشی (Tuning Fork) است. چنگال با فرکانس طبیعی مشخص (معمولاً بین ۸۰ تا ۱۲۰۰ هرتز) در حال نوسان است. زمانی که با محیط تماس پیدا می‌کند، فرکانس آن کاهش یافته و مدار الکترونیکی این تغییر را تشخیص می‌دهد. در نتیجه، سیگنالی برای اعلام پر یا خالی بودن سطح ارسال می‌شود.

میزان ارتعاش چنگال از طریق یک آهن‌ربا که برای این منظور تعبیه شده است قابل تنظیم  است. این ویژگی باعث می‌شود دستگاه در شرایط مختلف فرآیندی عملکردی پایدار داشته باشد.

این نوع لول سوئیچ با نام‌های مختلفی از جمله
سوئیچ سطح ارتعاشی (Vibration Level Switch)،
سنسور سطح چنگالی (Fork Level Sensor) و
کلید سطح دیاپازونی (Fork Level Switch) نیز شناخته می‌شود و در میان متخصصان ابزار دقیق کاربرد گسترده‌ای دارد.

اجزای تشکیل دهنده لول سوئیچ دیاپازونی VIBRATION FORK :

1. چنگال ارتعاشی (Fork): قسمت حسگر که مستقیماً با ماده تماس پیدا می‌کند. جنس آن معمولاً از استنلس استیل S304 برای کاربردهای عمومی است.

2. مبدل پیزوالکتریک (Piezoelectric Transducer): قلب سنسور که هم تولید ارتعاش و هم تشخیص تغییرات آن را بر عهده دارد.

3. مدار الکترونیکی (Electronic Circuit): شامل پردازشگر سیگنال (DSP)، اسیلاتور و ماژول خروجی است. این مدار هوشمند است و امکان تنظیم حساسیت و تشخیص خطا را فراهم می‌کند.

4. بدنه (Housing): از  استنلس استیل ساخته می‌شود و مدارها را در برابر نفوذ رطوبت و گرد و غبار محافظت می‌کند.

5. اتصالات فرآیند (Process Connection): رزوه‌ استاندارد “G 1 برای نصب روی مخزن.

6. آهن ربا: جهت تنظیم حساسیت چنگال

سیم بندی لول سوئیچ دیاپازونی VIBRATION FORK:

پایه ۱ مثبت ۲۴ ولت DC ،پایه ۲ منفی ۲۴ولت DC ،پایه ۳ و۴ خروجی رله

تنظیم حساسیت چنگال لول سوئیچ دیاپازونی VIBRATION FORK:

آهن ربا را بمدت چند ثانیه روی قسمت SET که روی بدنه دستگاه تایپ شده است قرار می دهیم و میزان حساسیت (ارتعاش) مورد نظر برای چنگالها را که در تماس با مواد، فرمان بسته شدن رله را خواهد داد تنظیم میکنیم.

مزایای لول سوئیچ دیاپازونی VIBRATION FORK :

• استقلال از خواص ماده: عملکرد آن به ثابت دیالکتریک، هدایت الکتریکی، چگالی یا فشار سیستم بستگی ندارد. تنها شرط، تماس فیزیکی ماده با چنگال است.

• عدم نیاز به کالیبراسیون: پس از نصب اولیه، معمولاً به هیچ تنظیم یا کالیبراسیون مجددی نیاز ندارد.

• قابلیت اطمینان بسیار بالا: فاقد هرگونه قطعه متحرک است، بنابراین مستهلک نمی‌شود و نیاز به نگهداری کمی دارد.

• مصرف انرژی بسیار پایین.

• کاربرد گسترده: مناسب برای طیف وسیعی از سیالات و گرانول‌ها (پلاستیک، غلات).

• نصب و راه‌اندازی آسان.

• قیمت اقتصادی نسبت به بسیاری از تکنولوژی‌های دیگر.

مشخصات فنی لول سوئیچ دیاپازونی VIBRATION FORK :
