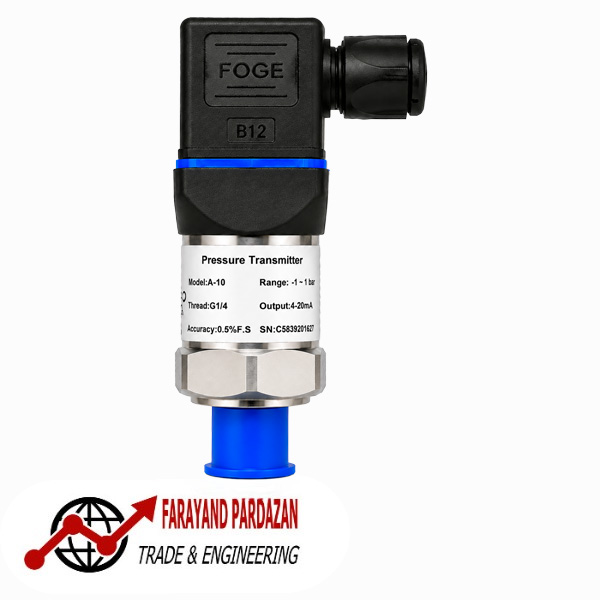

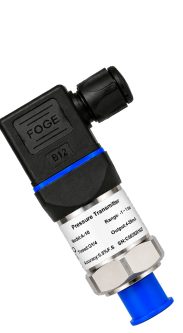

ترانسمیتر فشار ترکیبی NST A10 (۱ ~ ۱- بار) ساخت فنلاند

در فرآیندهایی که فشار می‌تواند از محدوده فشار اتمسفر به سمت خلأ یا فشار منفی تغییر کند و دوباره به محدوده مثبت برسد، انتخاب رنج مناسب اهمیت زیادی دارد. ترانسمیتر فشار ترکیبی NST A10 برای پوشش محدوده (۱ ~ ۱- بار) طراحی شده و با سنسور Piezoresistive، اتصال فرآیندی G1/۴″ و خروجی ۴–20mA ارائه می‌شود. این ویژگی‌ها، آن را برای سیستم‌هایی که به اندازه‌گیری فشار منفی و مثبت در یک تجهیز نیاز دارند، مناسب می‌کند.

برای مشاهده مشخصات کامل مدل مرجع خانواده A10، می‌توانید ترانسمیتر فشار NST A10 16bar را مشاهده کنید.

معرفی ترانسمیتر فشار ترکیبی NST A10

ترانسمیتر فشار ترکیبی NST A10 یکی از مدل‌های اختصاصی خانواده NST A10 است که برای اندازه‌گیری فشار در محدوده منفی و مثبت طراحی شده است. محدوده (۱ ~ ۱- بار) این مدل باعث می‌شود بتوان فشار فرآیند را در هر دو سمت فشار اتمسفر اندازه‌گیری کرد.

در یک فرآیند ممکن است فشار در یک مرحله کاهش پیدا کرده و وارد محدوده خلأ شود و در مرحله‌ای دیگر به فشار مثبت برسد. در چنین شرایطی استفاده از یک ترانسمیتر با رنج ترکیبی می‌تواند هر دو وضعیت را پوشش دهد.

این مدل برای فشارهای مثبت بالاتر از 1bar طراحی نشده است. اگر فشار مثبت فرآیند از این محدوده بیشتر باشد، باید رنج بالاتری از خانواده NST A10 انتخاب شود. همچنین برای فرآیندهایی که فقط فشار مثبت دارند، انتخاب مدل متناسب با فشار واقعی سیستم گزینه مناسب‌تری خواهد بود.

محدوده اندازه‌گیری (۱ ~ ۱- بار)

محدوده اندازه‌گیری ترانسمیتر فشار ترکیبی NST A10 برابر با -۱ تا +1bar است. ویژگی اصلی این رنج، پوشش هم‌زمان فشار منفی و مثبت نسبت به فشار اتمسفر است.

این قابلیت در سیستم‌هایی اهمیت دارد که شرایط فشار ثابت نیست و فرآیند ممکن است در طول عملکرد تجهیز بین خلأ و فشار مثبت تغییر کند. بنابراین پیش از انتخاب، باید حداقل و حداکثر فشار واقعی سیستم مشخص شود.

اگر هر دو مقدار در محدوده این مدل قرار داشته باشند، NST A10 Compound می‌تواند گزینه مناسبی برای بررسی باشد. در صورتی که حد بالای فشار از 1bar بیشتر باشد، باید مدل دیگری انتخاب شود.

کاربردهای ترانسمیتر فشار ترکیبی NST A10

سیستم‌های دارای فشار منفی و مثبت

مهم‌ترین کاربرد این مدل، فرآیندهایی است که فشار در آنها می‌تواند هم منفی و هم مثبت باشد. در چنین شرایطی، یک رنج ترکیبی می‌تواند هر دو بخش محدوده فشار را پوشش دهد.

فرآیندهای خلأ

در تجهیزاتی که فشار نسبت به اتمسفر کاهش پیدا می‌کند و وارد محدوده خلأ می‌شود، بخش منفی محدوده اندازه‌گیری این مدل قابل استفاده است؛ مشروط بر اینکه فشار از -1bar پایین‌تر نرود.

ماشین‌آلات و تجهیزات صنعتی

برخی ماشین‌آلات در مراحل مختلف عملکرد خود با تغییرات فشار مواجه هستند. اگر فشار فرآیند در محدوده -۱ تا +1bar باقی بماند، استفاده از مدل Compound می‌تواند برای اندازه‌گیری این تغییرات مناسب باشد.

سیستم‌های اندازه‌گیری و کنترل

خروجی 4–20mA امکان انتقال مقدار فشار اندازه‌گیری‌شده به تجهیزات کنترل و مانیتورینگ را فراهم می‌کند. بنابراین این مدل می‌تواند در سیستم‌هایی که نیاز به پایش فشار منفی و مثبت دارند، مورد استفاده قرار گیرد.

سنسور Piezoresistive

ترانسمیتر فشار ترکیبی NST A10 از فناوری سنسور Piezoresistive استفاده می‌کند. این فناوری برای تشخیص تغییرات فشار و تبدیل آنها به سیگنال الکتریکی به کار می‌رود.

در این مدل، فناوری سنسور در کنار محدوده Compound قرار گرفته است تا اندازه‌گیری فشار در محدوده منفی و مثبت امکان‌پذیر باشد. مشخصات مرجع محصول نیز سنسور Piezoresistive را برای این مدل تأیید می‌کند.

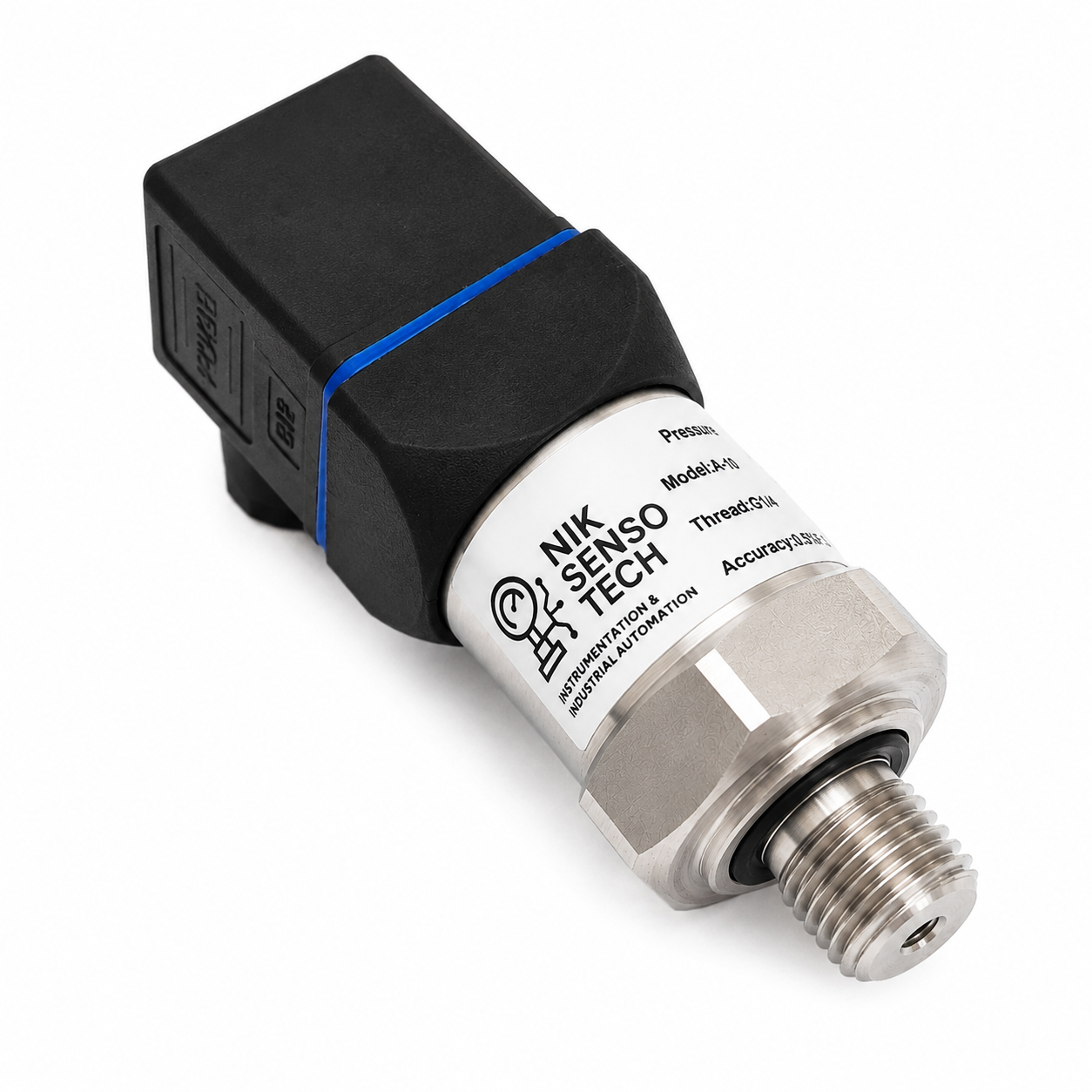

اتصال فرآیندی G1/۴ و خروجی ۴–20mA

اتصال فرآیندی ترانسمیتر فشار ترکیبی NST A10 از نوع G1/4″ است. محل نصب باید با این اتصال سازگار باشد و آب‌بندی مناسب نیز هنگام نصب رعایت شود.

خروجی این مدل 4–20mA است. بنابراین ورودی تجهیز دریافت‌کننده مانند PLC، کنترلر، نمایشگر یا سیستم مانیتورینگ باید با این سیگنال سازگار باشد.

تغذیه موردنیاز مدل نیز 8–30V DC است و بدنه آن از Stainless Steel 316 ساخته شده است.

مشخصات فنی ترانسمیتر فشار ترکیبی NST A10

نکات مهم هنگام انتخاب

پیش از سفارش ترانسمیتر فشار ترکیبی NST A10، حداقل و حداکثر فشار واقعی سیستم را مشخص کنید. اگر فشار فرآیند در محدوده (۱ ~ ۱- بار) قرار داشته باشد، این مدل می‌تواند محدوده موردنیاز را پوشش دهد.

در صورتی که فشار مثبت سیستم بیشتر از 1bar باشد، باید مدل دیگری با رنج بالاتر انتخاب شود. همچنین اگر فرآیند فقط فشار مثبت دارد، انتخاب یکی از مدل‌های مثبت خانواده A10 باید بر اساس فشار واقعی فرآیند انجام شود.

اتصال G1/۴″ نیز باید با محل نصب مطابقت داشته باشد. علاوه بر این، نوع سیال، شرایط نصب و محدوده واقعی فشار باید پیش از سفارش بررسی شوند.

تفاوت مدل Compound با رنج‌های فشار مثبت

تفاوت اصلی ترانسمیتر فشار ترکیبی NST A10 با مدل‌هایی مانند 4bar، 16bar و 25bar در محدوده اندازه‌گیری آن است.

مدل Compound فشار را از محدوده منفی تا مثبت پوشش می‌دهد، در حالی که مدل‌های فشار مثبت برای اندازه‌گیری فشارهای بالاتر از صفر طراحی شده‌اند. بنابراین اگر سیستم فقط فشار مثبت دارد، انتخاب رنج مثبت متناسب با فشار فرآیند منطقی‌تر است.

معیار اصلی انتخاب مدل Compound، حداقل و حداکثر فشار واقعی فرآیند است.

گارانتی و خدمات پس از فروش

ترانسمیتر فشار ترکیبی NST A10 دارای ۱۸ ماه گارانتی است و توسط شرکت فنی و مهندسی فرایند پردازان عرضه می‌شود.

برای دریافت اطلاعات فروش، بررسی شرایط سفارش و مشاوره انتخاب مدل مناسب، می‌توانید به سایت شرکت فنی و مهندسی فرایند پردازان مراجعه کنید.

سوالات متداول درباره ترانسمیتر فشار ترکیبی NST A10

ترانسمیتر فشار ترکیبی NST A10 چه محدوده‌ای را اندازه‌گیری می‌کند؟

این مدل برای اندازه‌گیری فشار در محدوده -۱ تا +1bar طراحی شده است.

فشار Compound چیست؟

فشار Compound به محدوده‌ای از اندازه‌گیری گفته می‌شود که فشار منفی و مثبت نسبت به فشار اتمسفر را پوشش می‌دهد.

آیا این مدل برای فشار مثبت بیشتر از 1bar مناسب است؟

خیر. اگر فشار مثبت فرآیند از 1bar بیشتر شود، باید رنج بالاتری انتخاب شود.

آیا ترانسمیتر فشار ترکیبی NST A10 برای خلأ مناسب است؟

در صورتی که فشار فرآیند در محدوده -۱ تا +1bar باشد، این مدل می‌تواند برای کاربرد موردنظر بررسی شود.

سنسور این مدل چیست؟

سنسور این مدل از فناوری Piezoresistive استفاده می‌کند.

اتصال فرآیندی چیست؟

اتصال فرآیندی G1/4″ است.

خروجی مدل Compound چیست؟

خروجی 4–20mA است.

گارانتی ترانسمیتر فشار ترکیبی NST A10 چقدر است؟

این محصول دارای ۱۸ ماه گارانتی است.

جمع‌بندی

ترانسمیتر فشار ترکیبی NST A10 برای فرآیندهایی طراحی شده است که فشار می‌تواند از محدوده منفی به محدوده مثبت تغییر کند. محدوده (۱ ~ ۱- بار)، سنسور Piezoresistive، اتصال G1/۴″، خروجی ۴–20mA، تغذیه ۸–30V DC و بدنه Stainless Steel ۳۱۶ از مشخصات اصلی این مدل هستند.

مهم‌ترین معیار انتخاب این مدل، تطابق حداقل و حداکثر فشار واقعی فرآیند با محدوده اندازه‌گیری آن است. در صورت بالاتر بودن فشار مثبت از 1bar یا نیاز به اندازه‌گیری صرفاً فشار مثبت، باید رنج مناسب دیگری از خانواده NST A10 انتخاب شود.
