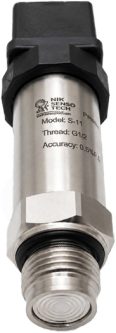

ترانسمیتر فشار دیافراگمی NST S11 16bar | ساخت فنلاند

ترانسمیتر فشار دیافراگمی NST S11 16bar یکی از مدل‌های خانواده Nik Senso Tech (NST) برای اندازه‌گیری فشار و انتقال مقدار اندازه‌گیری‌شده به سیستم‌های کنترل، ابزار دقیق و مانیتورینگ است. این مدل با سنسور پیزورزیستیو، ساختار دیافراگمی، اتصال فرآیندی G1/2″، خروجی 4–20mA و دقت 0.5% F.S، برای کاربردهایی که اندازه‌گیری پیوسته فشار اهمیت دارد، گزینه‌ای قابل بررسی است.

محدوده اندازه‌گیری این مدل ۰ تا ۱۶ بار است و در معماری خانواده NST S11 به‌عنوان مدل مرجع و صفحه اصلی خانواده در نظر گرفته می‌شود. بنابراین این صفحه علاوه بر معرفی خود مدل 16bar، مرجع شناخت ساختار کلی خانواده، محدوده‌های قابل ارائه و معیارهای انتخاب رنج نیز خواهد بود.

ساخت فنلاند، فناوری پیزورزیستیو و طراحی دیافراگمی، سه مؤلفه مهم در شناخت این تجهیز هستند؛ با این حال، انتخاب ترانسمیتر مناسب باید بر اساس شرایط واقعی فرآیند، فشار کاری، نوع سیال، اتصال و نیاز سیستم کنترل انجام شود.

جایگاه NST S11 16bar در خانواده

خانواده NST S11 برای محدوده‌های متنوع فشار قابل ارائه است و هر رنج متناسب با شرایط کاری خاص انتخاب می‌شود. مدل 16bar در این پروژه به‌عنوان نقطه مرجع خانواده در نظر گرفته شده است تا کاربر بتواند از یک صفحه اصلی، ساختار خانواده و منطق انتخاب مدل را دنبال کند.

در کنار مدل 16bar، صفحات اختصاصی برای برخی رنج‌های دیگر نیز طراحی شده‌اند. این صفحات برای آن ایجاد شده‌اند که کاربر بتواند ویژگی‌ها، شرایط استفاده و کاربردهای هر رنج را به‌صورت جداگانه مطالعه کند.

برای آشنایی بیشتر با محدوده ۰ تا ۱۰ بار و مطالعه ویژگی‌ها و کاربردهای اختصاصی این رنج، به صفحه ترانسمیتر فشار دیافراگمی NST S11 10bar مراجعه کنید.

برای بررسی محدوده ۰ تا ۲۵ بار و شناخت شرایطی که این رنج می‌تواند در آن مورد استفاده قرار گیرد، صفحه ترانسمیتر فشار دیافراگمی NST S11 25bar در نظر گرفته شده است.

برای مطالعه ساختار و کاربرد مدل مخصوص فشار منفی در محدوده -۱ تا ۰ بار نیز می‌توانید صفحه ترانسمیتر فشار وکیوم دیافراگمی NST S11 را بررسی کنید.

سنسور پیزورزیستیو در NST S11 16bar چگونه عمل می‌کند؟

خانواده NST S11 از فناوری پیزورزیستیو برای سنجش فشار استفاده می‌کند. در این روش، تغییر فشار فرآیند در بخش حساس سنسور اثر می‌گذارد و این تغییر به یک سیگنال الکتریکی قابل پردازش تبدیل می‌شود.

مدار الکترونیکی ترانسمیتر این تغییر را دریافت و پردازش می‌کند و در نهایت اطلاعات فشار به شکل یک سیگنال استاندارد در اختیار سیستم کنترل قرار می‌گیرد.

به این ترتیب، ترانسمیتر بین فشار واقعی فرآیند و تجهیزات الکترونیکی سیستم قرار می‌گیرد و امکان پایش مداوم فشار را فراهم می‌کند.

چرا فناوری سنجش در انتخاب ترانسمیتر اهمیت دارد؟

انتخاب یک ترانسمیتر تنها بر اساس عدد رنج انجام نمی‌شود. نوع سنسور، نحوه تبدیل فشار به سیگنال، خروجی و شرایط واقعی فرآیند نیز باید در نظر گرفته شوند.

در NST S11 16bar، سنسور پیزورزیستیو در کنار ساختار دیافراگمی و خروجی ۴–20mA مجموعه‌ای را تشکیل می‌دهد که برای سامانه‌های اندازه‌گیری و کنترل فشار قابل استفاده است.

ساختار دیافراگمی چه نقشی در NST S11 دارد؟

یکی از ویژگی‌های مهم خانواده S11، ساختار دیافراگمی آن است. دیافراگم در بخش تماس با فرآیند قرار می‌گیرد و تغییرات فشار را به قسمت اندازه‌گیری منتقل می‌کند.

این طراحی زمانی اهمیت بیشتری پیدا می‌کند که نوع سیال و شرایط تماس با تجهیز در عملکرد فرآیند مؤثر باشد. در طراحی Flush Diaphragm، سطح دیافراگم در مسیر تماس با فرآیند قرار گرفته و همین موضوع در انتخاب تجهیز باید مورد توجه باشد.

چه زمانی باید به ساختار دیافراگمی توجه بیشتری داشت؟

اگر سیال دارای ویژگی‌های خاصی مانند ویسکوزیته بالا، چسبندگی یا وجود ذرات باشد، بررسی ساختار تماس با فرآیند اهمیت بیشتری پیدا می‌کند.

بنابراین هنگام انتخاب NST S11 16bar، علاوه بر فشار، نوع سیال، شرایط فرآیند و نحوه نصب نیز باید بررسی شوند.

خروجی ۴–20mA چگونه در سیستم کنترل استفاده می‌شود؟

NST S11 16bar دارای خروجی 4–20mA است. این خروجی امکان انتقال مقدار اندازه‌گیری‌شده فشار را به تجهیزاتی مانند PLC، کنترلر، نمایشگر و سیستم‌های مانیتورینگ فراهم می‌کند.

در یک سامانه اتوماسیون، سیگنال دریافتی می‌تواند برای نمایش فشار، ثبت اطلاعات یا اجرای منطق کنترلی مورد استفاده قرار گیرد.

چرا خروجی ۴–20mA برای کاربردهای صنعتی اهمیت دارد؟

یکی از مزیت‌های این نوع خروجی، امکان استفاده از ترانسمیتر در بسیاری از معماری‌های متداول ابزار دقیق است. به همین دلیل، سازگاری ورودی سیستم کنترل با خروجی تجهیز باید پیش از نصب بررسی شود.

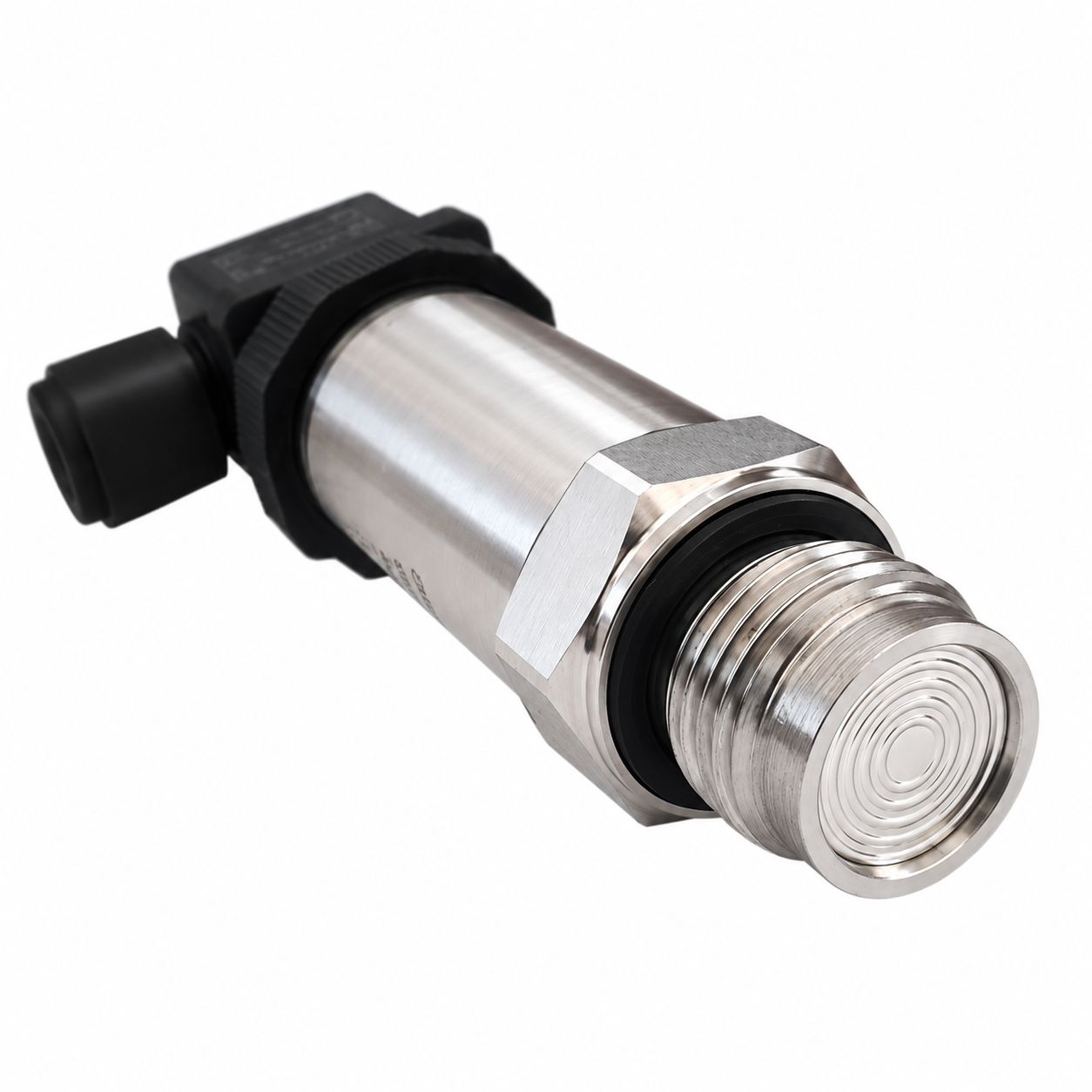

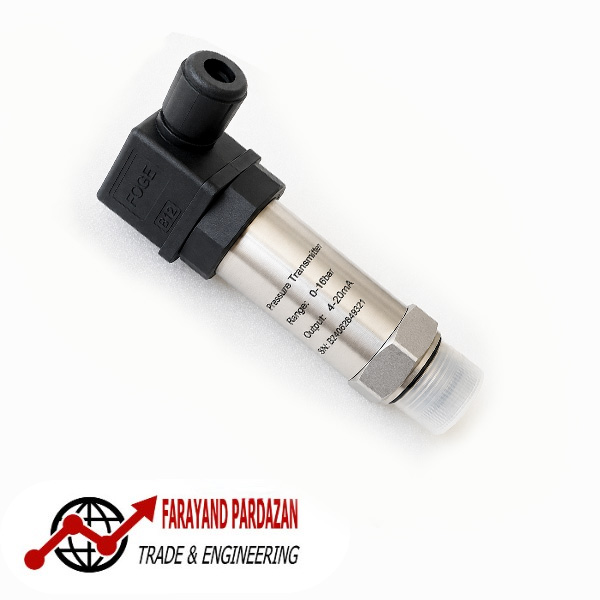

اتصال G1/۲″ در نصب NST S11 16bar

اتصال فرآیندی این مدل G1/2″ است. این اتصال باید با محل نصب در خط فرآیند یا تجهیز مورد استفاده سازگار باشد.

پیش از نصب، علاوه بر نوع اتصال، روش آب‌بندی، فضای نصب، موقعیت قرارگیری ترانسمیتر و امکان دسترسی برای سرویس نیز باید بررسی شوند.

چرا تطبیق اتصال فقط به اندازه رزوه محدود نمی‌شود؟

در یک نصب صنعتی، صرفاً یکسان بودن اندازه رزوه کافی نیست. اتصال باید از نظر مکانیکی با محل نصب سازگار باشد و آب‌بندی نیز متناسب با شرایط کاری انجام شود.

بنابراین بهتر است اطلاعات اتصال محل نصب پیش از سفارش و نصب با مشخصات تجهیز تطبیق داده شود.

دقت ۰.۵% F.S در مدل 16bar چه مفهومی دارد؟

دقت اعلام‌شده برای خانواده NST S11 برابر 0.5% F.S است. عبارت F.S یا Full Scale به کل محدوده اندازه‌گیری مدل اشاره دارد.

برای NST S11 16bar، این محدوده ۰ تا ۱۶ بار است. بنابراین دقت تجهیز باید در ارتباط با همین Full Scale ارزیابی شود.

چرا دقت را باید همراه با رنج سنجید؟

مقایسه یک ترانسمیتر فقط بر اساس درصد دقت می‌تواند گمراه‌کننده باشد. محدوده اندازه‌گیری، نوع فشار و شرایط فرآیند نیز باید همزمان بررسی شوند.

به همین دلیل، در انتخاب NST S11 باید دقت، رنج، خروجی و شرایط کاری در کنار یکدیگر در نظر گرفته شوند.

چه زمانی رنج 16bar انتخاب مناسبی است؟

مدل 16bar زمانی در اولویت بررسی قرار می‌گیرد که فشار فرآیند در محدوده ۰ تا ۱۶ بار قرار داشته باشد.

فشار کاری معمول، حداکثر فشار مورد انتظار و نوسانات احتمالی فرآیند از اطلاعاتی هستند که در این انتخاب اهمیت دارند.

در کنار فشار، نوع سیال، اتصال فرآیندی، خروجی مورد نیاز سیستم کنترل و شرایط نصب نیز باید بررسی شوند.

آیا انتخاب رنج بالاتر همیشه بهتر است؟

خیر. انتخاب رنج باید با شرایط واقعی فرآیند تناسب داشته باشد. رنج بسیار بالاتر ممکن است با نیاز واقعی سیستم همخوانی نداشته باشد و رنج پایین‌تر نیز باید توان پوشش فشار واقعی فرآیند را داشته باشد.

بنابراین بهترین انتخاب، الزاماً بزرگ‌ترین رنج نیست؛ بلکه رنج متناسب با شرایط واقعی کار است.

خانواده NST S11 چه رنج‌هایی را پوشش می‌دهد؟

خانواده NST S11 در محدوده‌های متنوعی از فشار قابل ارائه است. رنج‌های فشار مثبت این خانواده از محدوده‌های بسیار پایین شروع می‌شوند و تا فشارهای بالا ادامه دارند:

• ۰ تا ۰.۱ بار
• ۰ تا ۰.۱۶ بار
• ۰ تا ۰.۲۵ بار
• ۰ تا ۰.۴ بار
• ۰ تا ۰.۶ بار
• ۰ تا ۱ بار
• ۰ تا ۱.۶ بار
• ۰ تا ۲.۵ بار
• ۰ تا ۴ بار
• ۰ تا ۶ بار
• ۰ تا ۱۰ بار
• ۰ تا ۱۶ بار
• ۰ تا ۲۵ بار
• ۰ تا ۴۰ بار
• ۰ تا ۶۰ بار
• ۰ تا ۱۰۰ بار
• ۰ تا ۱۶۰ بار
• ۰ تا ۲۵۰ بار
• ۰ تا ۴۰۰ بار
• ۰ تا ۶۰۰ بار

در کنار این رنج‌ها، محدوده -۱ تا ۰ بار نیز برای کاربردهای وکیوم در خانواده در نظر گرفته می‌شود.

این تنوع باعث می‌شود کاربر بتواند رنج را بر اساس فشار واقعی فرآیند انتخاب کند و انتخاب خود را صرفاً به چند محدوده رایج محدود نکند.

چگونه رنج مناسب را انتخاب کنیم؟

برای انتخاب رنج مناسب، ابتدا باید مشخص شود فشار فرآیند در چه محدوده‌ای قرار دارد. سپس فشار کاری معمول، حداکثر فشار مورد انتظار و تغییرات احتمالی آن بررسی شود.

پس از مشخص شدن محدوده فشار، عواملی مانند نوع سیال، اتصال، خروجی مورد نیاز سیستم کنترل و شرایط نصب نیز باید بررسی شوند.

در واقع انتخاب رنج یک تصمیم صرفاً عددی نیست؛ بلکه باید مجموعه شرایط فرآیند و مشخصات تجهیز با یکدیگر هماهنگ باشند.

مدل‌های مختلف S11 برای چه تفاوتی طراحی شده‌اند؟

تفاوت اصلی میان رنج‌های مختلف خانواده، در محدوده اندازه‌گیری فشار است. به همین دلیل، یک رنج ممکن است برای یک فرآیند مناسب باشد و برای فرآیندی دیگر انتخاب مطلوبی نباشد.

صفحات اختصاصی رنج‌های مختلف نیز دقیقاً برای همین هدف ایجاد شده‌اند تا کاربر بتواند مدل موردنظر خود را جداگانه مطالعه کند و قبل از انتخاب، تفاوت شرایط استفاده را بهتر بشناسد.

NST S11 16bar؛ نقطه مرجع خانواده

در معماری این مجموعه، NST S11 16bar صفحه مادر و مرجع خانواده S11 است. اطلاعات عمومی و مشترک خانواده در این صفحه جمع شده‌اند و در عین حال، جزئیات اختصاصی هر رنج به صفحه مربوط به همان محصول واگذار شده است.

این ساختار باعث می‌شود کاربر بتواند از یک صفحه مرکزی، مسیر مطالعه خود را آغاز کند و در صورت نیاز وارد صفحه اختصاصی یک رنج دیگر شود.

از طرف دیگر، اگر در آینده رنج جدیدی از خانواده به محصولات قابل ارائه اضافه شود، می‌توان برای آن صفحه مستقل ایجاد کرد و آن را به ساختار خانواده متصل نمود، بدون اینکه معماری اصلی صفحه 16bar تغییر اساسی کند.

مشاوره رایگان و ثبت سفارش

انتخاب صحیح ترانسمیتر فشار به تطبیق رنج، شرایط فرآیند، نوع اتصال، خروجی و سایر نیازهای کاربرد بستگی دارد. اگر برای انتخاب مدل مناسب نیاز به راهنمایی دارید، می‌توانید از مشاوره رایگان کارشناسان فروش شرکت فنی و مهندسی فرآیند پردازان استفاده کنید.

شماره‌های تماس واحد فروش و همچنین پیام‌رسان‌های داخلی و خارجی شرکت در سایت رسمی فرآیند پردازان درج شده‌اند. از طریق این اطلاعات می‌توانید برای دریافت راهنمایی و ثبت سفارش با کارشناسان ارتباط برقرار کنید.

قیمت محصولات در سایت شرکت به‌روز است و می‌توانید برای مشاهده قیمت و اطلاعات محصولات، مستقیماً به سایت مراجعه کنید.

گارانتی و خدمات پس از فروش

ترانسمیتر فشار دیافراگمی NST S11 16bar با ۱۸ ماه گارانتی عرضه می‌شود.

برای دریافت مشاوره رایگان، انتخاب رنج مناسب و ثبت سفارش، می‌توانید از طریق شماره‌های تماس و پیام‌رسان‌های داخلی و خارجی درج‌شده در سایت فرآیند پردازان با واحد فروش ارتباط برقرار کنید.

پرسش‌های متداول

ترانسمیتر فشار دیافراگمی NST S11 16bar چه محدوده‌ای را اندازه‌گیری می‌کند؟

این مدل برای محدوده ۰ تا ۱۶ بار ارائه می‌شود.

سنسور NST S11 16bar از چه نوعی است؟

این مدل از سنسور پیزورزیستیو استفاده می‌کند.

خروجی NST S11 16bar چیست؟

خروجی این مدل 4–20mA است.

اتصال فرآیندی NST S11 16bar چیست؟

اتصال فرآیندی G1/2″ است.

دقت NST S11 16bar چقدر است؟

دقت اعلام‌شده 0.5% F.S است.

آیا خانواده NST S11 فقط در چند رنج محدود ارائه می‌شود؟

خیر. خانواده S11 رنج‌های متنوعی از فشارهای پایین تا ۶۰۰ بار را پوشش می‌دهد و محدوده -۱ تا ۰ بار نیز برای کاربردهای وکیوم در نظر گرفته شده است.

اگر برای پروژه رنج متفاوتی نیاز داشته باشم چه کنم؟

می‌توانید شرایط کاری و محدوده فشار مورد نیاز را با کارشناسان فروش فرآیند پردازان مطرح کنید تا برای انتخاب مدل مناسب راهنمایی دریافت کنید.

آیا برای انتخاب رنج مناسب مشاوره رایگان وجود دارد؟

بله. امکان دریافت مشاوره رایگان از کارشناسان فروش فرآیند پردازان برای بررسی شرایط کاربرد و انتخاب مدل مناسب وجود دارد.

قیمت محصولات از کجا قابل مشاهده است؟

قیمت محصولات در سایت رسمی فرآیند پردازان به‌روز است و می‌توانید اطلاعات و قیمت محصولات را در سایت مشاهده کنید.
