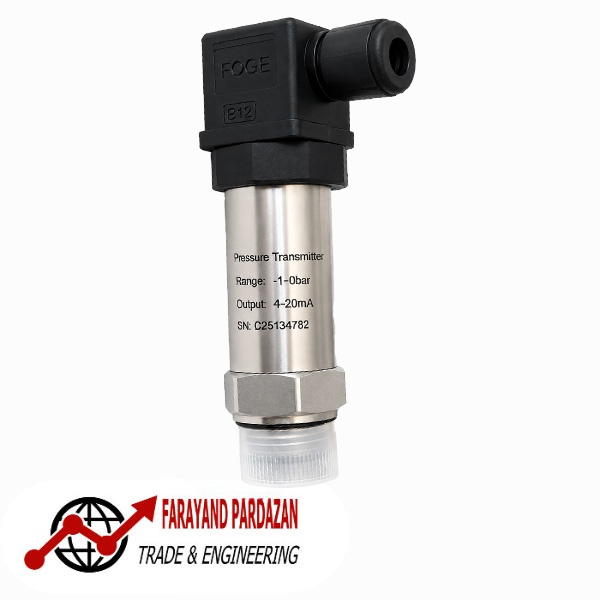

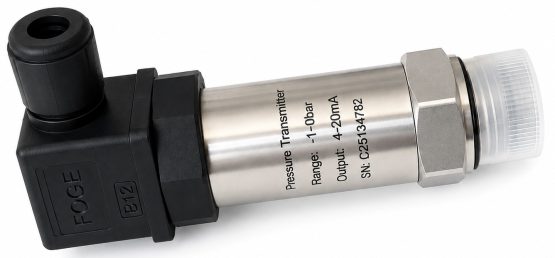

ترانسمیتر فشار وکیوم دیافراگمی NST S11 | ساخت فنلاند

ترانسمیتر فشار وکیوم دیافراگمی NST S11 برای اندازه‌گیری فشار در محدوده -۱ تا ۰ بار طراحی شده است. این مدل از خانواده Nik Senso Tech بوده و با سنسور پیزورزیستیو، ساختار دیافراگمی، اتصال فرآیندی G1/2″، خروجی 4–20mA و دقت 0.5% F.S، برای کاربردهایی مناسب است که اندازه‌گیری فشار منفی و پایش وضعیت وکیوم اهمیت دارد.

در انتخاب این مدل، مهم‌ترین موضوع تطبیق محدوده واقعی فشار سیستم با بازه -۱ تا ۰ بار است. برخلاف کاربردهای فشار مثبت، در اینجا فرآیند در ناحیه زیر فشار مرجع قرار دارد و بنابراین انتخاب رنج باید بر اساس شرایط واقعی سیستم انجام شود.

ترانسمیتر فشار وکیوم دیافراگمی NST S11 چه زمانی انتخاب می‌شود؟

هر زمان که فرآیند در محدوده فشار منفی کار کند و لازم باشد مقدار وکیوم به‌صورت پیوسته اندازه‌گیری شود، استفاده از یک ترانسمیتر با رنج مناسب اهمیت پیدا می‌کند.

پیش از انتخاب، بهتر است فشار کاری معمول، کمترین فشار مورد انتظار و میزان تغییرات فشار در سیستم مشخص شود. اگر محدوده کاری در بازه -۱ تا ۰ بار قرار داشته باشد، NST S11 Vacuum می‌تواند گزینه‌ای مناسب برای بررسی باشد.

فشار منفی چگونه در این مدل اندازه‌گیری می‌شود؟

فشار فرآیند به بخش حساس سنسور منتقل می‌شود و تغییر ایجادشده به یک سیگنال الکتریکی قابل پردازش تبدیل می‌گردد. سپس مقدار اندازه‌گیری‌شده از طریق خروجی ترانسمیتر به سیستم کنترل منتقل می‌شود.

در نتیجه، سیستم می‌تواند تغییرات وکیوم را مشاهده و در صورت نیاز بر اساس آن تصمیم کنترلی بگیرد.

نقش سنسور پیزورزیستیو در اندازه‌گیری وکیوم

در این مدل از سنسور پیزورزیستیو استفاده می‌شود. این فناوری تغییرات فشار را به تغییرات الکتریکی قابل پردازش تبدیل می‌کند و بخش اصلی زنجیره اندازه‌گیری را تشکیل می‌دهد.

در کاربردهای وکیوم، هماهنگی میان رنج اندازه‌گیری و شرایط واقعی فرآیند اهمیت زیادی دارد. نوع سنسور، خروجی و شرایط نصب نیز باید در کنار محدوده فشار بررسی شوند.

ساختار دیافراگمی در مدل Vacuum

ساختار دیافراگمی از ویژگی‌های اصلی NST S11 است. دیافراگم در بخش تماس با فرآیند قرار می‌گیرد و تغییرات فشار را به قسمت اندازه‌گیری منتقل می‌کند.

در انتخاب این مدل، نوع سیال و شرایط تماس آن با دیافراگم نیز باید مورد توجه باشد. طراحی Flush Diaphragm در خانواده S11 برای برخی محیط‌های دارای ویژگی‌هایی مانند ویسکوزیته بالا یا وجود ذرات نیز مطرح شده است.

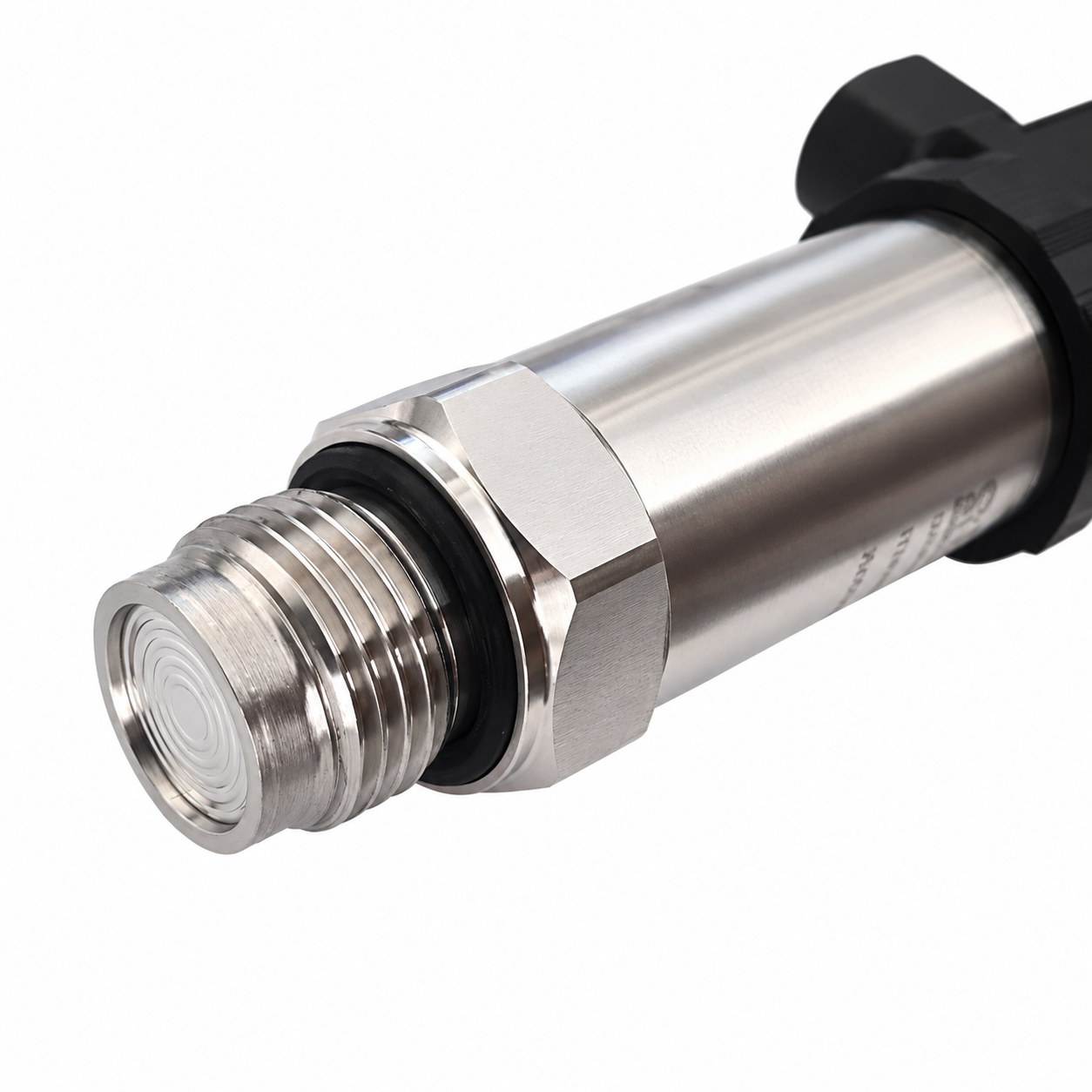

خروجی ۴–20mA و اتصال G1/۲ در ترانسمیتر وکیوم

NST S11 Vacuum دارای خروجی 4–20mA است و می‌تواند مقدار اندازه‌گیری‌شده فشار را به PLC، کنترلر، نمایشگر یا سامانه مانیتورینگ منتقل کند.

اتصال فرآیندی این مدل G1/2″ است. هنگام نصب باید اتصال محل موردنظر با ترانسمیتر سازگار باشد و روش آب‌بندی نیز به‌درستی انتخاب شود.

در کاربردهای خلأ، آب‌بندی اهمیت بیشتری دارد؛ زیرا نشتی در نقطه اتصال می‌تواند شرایط وکیوم سیستم را تغییر دهد.

دقت ۰.۵% F.S در رنج -۱ تا ۰ بار

دقت اعلام‌شده برای این مدل 0.5% F.S است. در مدل وکیوم، Full Scale مربوط به محدوده کامل -۱ تا ۰ بار است؛ بنابراین دقت باید در ارتباط با همین بازه بررسی شود.

کاربردهای ترانسمیتر فشار وکیوم دیافراگمی NST S11

این مدل برای سامانه‌هایی قابل بررسی است که فرآیند آن‌ها در محدوده فشار منفی قرار دارد. برخی تجهیزات خلأ، مدارهای مکش، ماشین‌آلات و فرآیندهایی که کنترل سطح وکیوم در آن‌ها اهمیت دارد، می‌توانند در این گروه قرار گیرند.

مناسب بودن نهایی محصول به شرایط واقعی کاربرد، محدوده فشار، نوع محیط، دما، اتصال و نیاز سیستم کنترل بستگی دارد.

چه زمانی مدل وکیوم مناسب نیست؟

اگر فشار فرآیند در محدوده مثبت قرار داشته باشد، بهتر است به جای مدل Vacuum، رنج متناسب با فشار مثبت بررسی شود. همچنین اگر فشار سیستم خارج از محدوده -۱ تا ۰ بار باشد، انتخاب رنج باید بر اساس محدوده واقعی فرآیند انجام شود.

آشنایی با مدل مرجع خانواده NST S11

برای مطالعه ساختار کلی خانواده، فناوری سنجش و آشنایی با محدوده‌های مختلف S11، می‌توانید صفحه ترانسمیتر فشار دیافراگمی NST S11 16bar را به‌عنوان مدل مرجع خانواده بررسی کنید:

مشاهده و بررسی NST S11 16bar

مشاوره رایگان و ثبت سفارش

اگر برای انتخاب مدل و محدوده مناسب وکیوم، شرایط نصب یا تطبیق محصول با فرآیند خود نیاز به راهنمایی دارید، می‌توانید از مشاوره رایگان کارشناسان شرکت فنی و مهندسی فرآیند پردازان استفاده کنید.

شماره‌های تماس واحد فروش و پیام‌رسان‌های داخلی و خارجی شرکت در سایت رسمی فرآیند پردازان درج شده‌اند و از طریق آن‌ها می‌توانید برای دریافت راهنمایی و ثبت سفارش با کارشناسان ارتباط برقرار کنید:

سایت رسمی فرآیند پردازان

قیمت محصولات نیز در سایت شرکت به‌روز است و می‌توانید قیمت و اطلاعات محصول را مستقیماً در سایت مشاهده کنید.

گارانتی و خدمات پس از فروش

ترانسمیتر فشار وکیوم دیافراگمی NST S11 با ۱۸ ماه گارانتی عرضه می‌شود. برای دریافت مشاوره رایگان، انتخاب مدل مناسب و ثبت سفارش، واحد فروش شرکت فرآیند پردازان از طریق اطلاعات تماس موجود در سایت در دسترس است.

پرسش‌های متداول

ترانسمیتر فشار وکیوم دیافراگمی NST S11 چه رنجی دارد؟

این مدل برای محدوده -۱ تا ۰ بار در نظر گرفته شده است.

سنسور این مدل چیست؟

سنسور پیزورزیستیو است.

خروجی مدل وکیوم چیست؟

خروجی 4–20mA است.

اتصال فرآیندی آن چیست؟

اتصال فرآیندی G1/2″ است.

دقت مدل وکیوم چقدر است؟

دقت اعلام‌شده 0.5% F.S است.

چه زمانی باید مدل Vacuum را انتخاب کرد؟

وقتی فشار واقعی فرآیند در محدوده -۱ تا ۰ بار قرار داشته باشد و نیاز به اندازه‌گیری پیوسته فشار منفی وجود داشته باشد.
