فلومتر اولتراسونیک پرتابل TUF2000P با پرینتر

معرفی فلومتر اولتراسونیک پرتابل TUF2000P

فلومتر اولتراسونیک پرتابل TUF2000P یک تجهیز قابل‌حمل برای اندازه‌گیری دبی سیالات در خطوط لوله است که با استفاده از روش اندازه‌گیری زمان عبور امواج اولتراسونیک، دبی سیال را محاسبه می‌کند. سنسورهای این دستگاه از نوع کلمپی هستند و بدون نیاز به برش لوله یا ایجاد تغییر اساسی در مسیر جریان، روی سطح خارجی لوله نصب می‌شوند.

یکی از مزیت‌های مهم فلومتر پرتابل TUF2000P، امکان استفاده از آن برای خطوط لوله با قطرهای مختلف است. با انتخاب سنسور مناسب، دستگاه می‌تواند برای لوله‌هایی در محدوده تقریبی DN15 تا DN6000 مورد استفاده قرار گیرد.

طراحی قابل‌حمل دستگاه، آن را برای اندازه‌گیری‌های دوره‌ای، کنترل دبی خطوط، بررسی عملکرد فلومترهای نصب‌شده، عیب‌یابی سیستم‌های انتقال سیال و انجام اندازه‌گیری در چند نقطه مختلف مناسب می‌کند.

این دستگاه علاوه بر اندازه‌گیری دبی، امکاناتی مانند نمایشگر LCD، پرینتر داخلی، ثبت اطلاعات روی کارت SD، ارتباط RS485 و پشتیبانی از پروتکل MODBUS را در اختیار کاربر قرار می‌دهد.

نحوه عملکرد فلومتر اولتراسونیک TUF2000P

فلومتر اولتراسونیک TUF2000P بر اساس روش Transit-time کار می‌کند. در این روش، دو سنسور اولتراسونیک در دو طرف لوله قرار می‌گیرند و امواج صوتی را در جهت جریان و خلاف جهت جریان ارسال و دریافت می‌کنند.

حرکت سیال باعث می‌شود زمان عبور موج در جهت جریان با زمان عبور همان موج در خلاف جهت جریان متفاوت باشد. دستگاه با اندازه‌گیری این اختلاف زمانی، سرعت حرکت سیال را محاسبه کرده و سپس با در نظر گرفتن مشخصات لوله، مقدار دبی را به دست می‌آورد.

از آنجا که سنسورها در بیرون لوله نصب می‌شوند، هیچ قطعه‌ای در مسیر سیال قرار نمی‌گیرد. به همین دلیل، برای انجام اندازه‌گیری نیازی به نصب تجهیز داخل خط یا ایجاد تغییر اساسی در سیستم لوله‌کشی وجود ندارد.

نصب سنسورهای کلمپی بدون تغییر در خط لوله

سنسورهای فلومتر TUF2000P از نوع Clamp-on هستند و روی سطح خارجی لوله نصب می‌شوند. این روش نصب برای خطوطی که توقف فرآیند یا تغییر در لوله‌کشی آنها دشوار است، اهمیت زیادی دارد.

در زمان نصب، عواملی مانند قطر لوله، جنس لوله، ضخامت جداره، نوع سیال و شرایط جریان باید مورد توجه قرار گیرند. همچنین فاصله بین دو سنسور باید مطابق تنظیمات دستگاه تعیین شود.

انتخاب محل مناسب نصب سنسورها نیز اهمیت دارد. وجود آشفتگی شدید جریان، زانویی‌های نزدیک، شیرآلات یا تغییرات ناگهانی در مسیر جریان می‌تواند بر شرایط اندازه‌گیری تأثیر بگذارد. بنابراین بهتر است محل نصب بر اساس شرایط واقعی خط انتخاب شود.

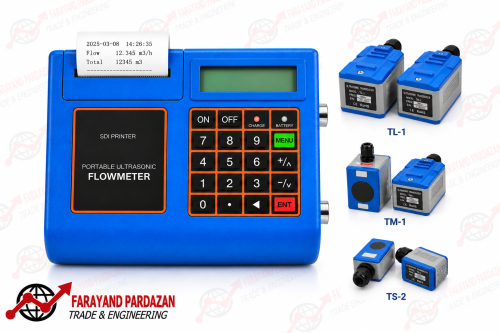

سه نوع سنسور کلمپی TS-۲، TM-۱ و TL-۱

فلومتر اولتراسونیک پرتابل TUF2000P با سه نوع سنسور کلمپی TS-۲، TM-۱ و TL-۱ قابل استفاده است.

انتخاب سنسور مناسب به قطر لوله و شرایط نصب بستگی دارد. به همین دلیل، هنگام سفارش دستگاه بهتر است قطر و جنس لوله و نوع سیال اعلام شود تا سنسور متناسب با کاربرد انتخاب شود.

سنسور TS-۲

سنسور TS-۲ برای محدوده مشخصی از قطرهای لوله طراحی شده است و در صورت قرار گرفتن ابعاد خط در محدوده کاری آن، می‌تواند برای اندازه‌گیری جریان مورد استفاده قرار گیرد.

سنسور TM-۱

سنسور TM-۱ نیز برای محدوده مشخصی از قطر لوله‌ها کاربرد دارد و انتخاب آن باید بر اساس مشخصات واقعی خط انجام شود.

سنسور TL-۱

سنسور TL-۱ برای کاربردهایی که قطر لوله در محدوده کاری این سنسور قرار دارد استفاده می‌شود و در کنار دو سنسور دیگر، امکان استفاده از دستگاه برای طیف گسترده‌ای از خطوط را فراهم می‌کند.

اندازه‌گیری جریان در قطرهای مختلف لوله

یکی از ویژگی‌های مهم فلومتر TUF2000P، قابلیت استفاده برای طیف وسیعی از قطرهای لوله است. محدوده کلی قابل استفاده دستگاه، با توجه به سنسور انتخاب‌شده، حدود DN15 تا DN6000 است.

این ویژگی باعث می‌شود یک دستگاه پرتابل بتواند در پروژه‌های مختلف مورد استفاده قرار گیرد؛ از خطوط با قطرهای کوچک‌تر گرفته تا خطوط انتقال با قطرهای بزرگ.

با این حال، قطر اسمی لوله تنها معیار انتخاب سنسور نیست. جنس لوله، ضخامت جداره و نوع سیال نیز باید بررسی شوند تا شرایط لازم برای انتقال مناسب امواج اولتراسونیک فراهم باشد.

دقت و تکرارپذیری TUF2000P

دقت اعلام‌شده برای فلومتر اولتراسونیک پرتابل TUF2000P بهتر از ±۱ درصد و تکرارپذیری آن بهتر از ۰.۲ درصد است.

البته نتیجه نهایی اندازه‌گیری تنها به مشخصات خود دستگاه وابسته نیست. کیفیت نصب سنسورها، انتخاب محل مناسب، مشخصات لوله و شرایط سیال نیز می‌توانند بر نتیجه اثر بگذارند.

به همین دلیل، برای دستیابی به عملکرد مناسب، انتخاب سنسور صحیح و نصب دقیق آن اهمیت زیادی دارد.

پرینتر داخلی برای ثبت نتایج اندازه‌گیری

یکی از امکانات کاربردی فلومتر TUF2000P با پرینتر، وجود پرینتر داخلی برای ثبت نتایج اندازه‌گیری است.

وجود پرینتر داخلی به کاربر اجازه می‌دهد اطلاعات حاصل از اندازه‌گیری را در محل انجام تست ثبت کند. این قابلیت در بازرسی‌های صنعتی، کنترل فرآیند و تهیه گزارش‌های اندازه‌گیری کاربرد دارد.

در پروژه‌هایی که لازم است دبی چند خط یا چند نقطه مختلف بررسی شود، امکان ثبت مستقیم نتایج می‌تواند فرآیند مستندسازی را ساده‌تر کند.

ثبت اطلاعات با کارت SD

TUF2000P امکان ثبت اطلاعات اندازه‌گیری روی کارت SD را نیز دارد.

ذخیره دیجیتال داده‌ها این امکان را فراهم می‌کند که اطلاعات اندازه‌گیری در زمان‌های مختلف نگهداری شده و بعداً برای بررسی، مقایسه یا تهیه گزارش مورد استفاده قرار گیرند.

این قابلیت برای واحدهای بهره‌برداری، نگهداری و تعمیرات و مهندسی می‌تواند مفید باشد؛ به‌خصوص زمانی که اندازه‌گیری جریان به‌صورت دوره‌ای انجام می‌شود.

ترکیب کارت SD و پرینتر داخلی باعث می‌شود TUF2000P علاوه بر یک ابزار اندازه‌گیری، برای ثبت و مستندسازی اطلاعات فرآیندی نیز کاربرد داشته باشد.

ورودی‌ها و خروجی‌های صنعتی TUF2000P

فلومتر اولتراسونیک TUF2000P مجموعه‌ای از ورودی‌ها و خروجی‌ها را برای ارتباط با تجهیزات جانبی و سیستم‌های صنعتی در اختیار کاربر قرار می‌دهد.

سه ورودی آنالوگ

این دستگاه دارای سه ورودی آنالوگ است که امکان دریافت اطلاعات از تجهیزات جانبی را فراهم می‌کند.

یک خروجی OCT

TUF2000P دارای یک خروجی OCT است که می‌تواند در کاربردهای کنترلی و ارسال پالس مورد استفاده قرار گیرد.

یک خروجی آنالوگ

وجود یک خروجی آنالوگ امکان انتقال مقدار اندازه‌گیری‌شده به تجهیزات دیگر را فراهم می‌کند.

یک خروجی رله

یک خروجی رله نیز در این دستگاه در نظر گرفته شده است که می‌تواند در کاربردهای کنترلی مورد استفاده قرار گیرد.

ارتباط RS485 و MODBUS

TUF2000P به رابط RS485 مجهز است و از پروتکل MODBUS پشتیبانی می‌کند. این قابلیت امکان ارتباط دستگاه با تجهیزات کنترلی و سیستم‌های اتوماسیون صنعتی را فراهم می‌کند.

اندازه‌گیری جریان در دو جهت

فلومتر TUF2000P قابلیت اندازه‌گیری جریان در دو جهت را دارد.

این ویژگی در سیستم‌هایی که امکان تغییر جهت حرکت سیال وجود دارد اهمیت زیادی دارد. دستگاه می‌تواند علاوه بر مقدار جریان، جهت حرکت سیال را نیز در فرآیند اندازه‌گیری در نظر بگیرد.

بنابراین در خطوطی که جریان رفت و برگشت دارند، استفاده از این قابلیت می‌تواند اطلاعات کامل‌تری درباره وضعیت جریان در اختیار اپراتور قرار دهد.

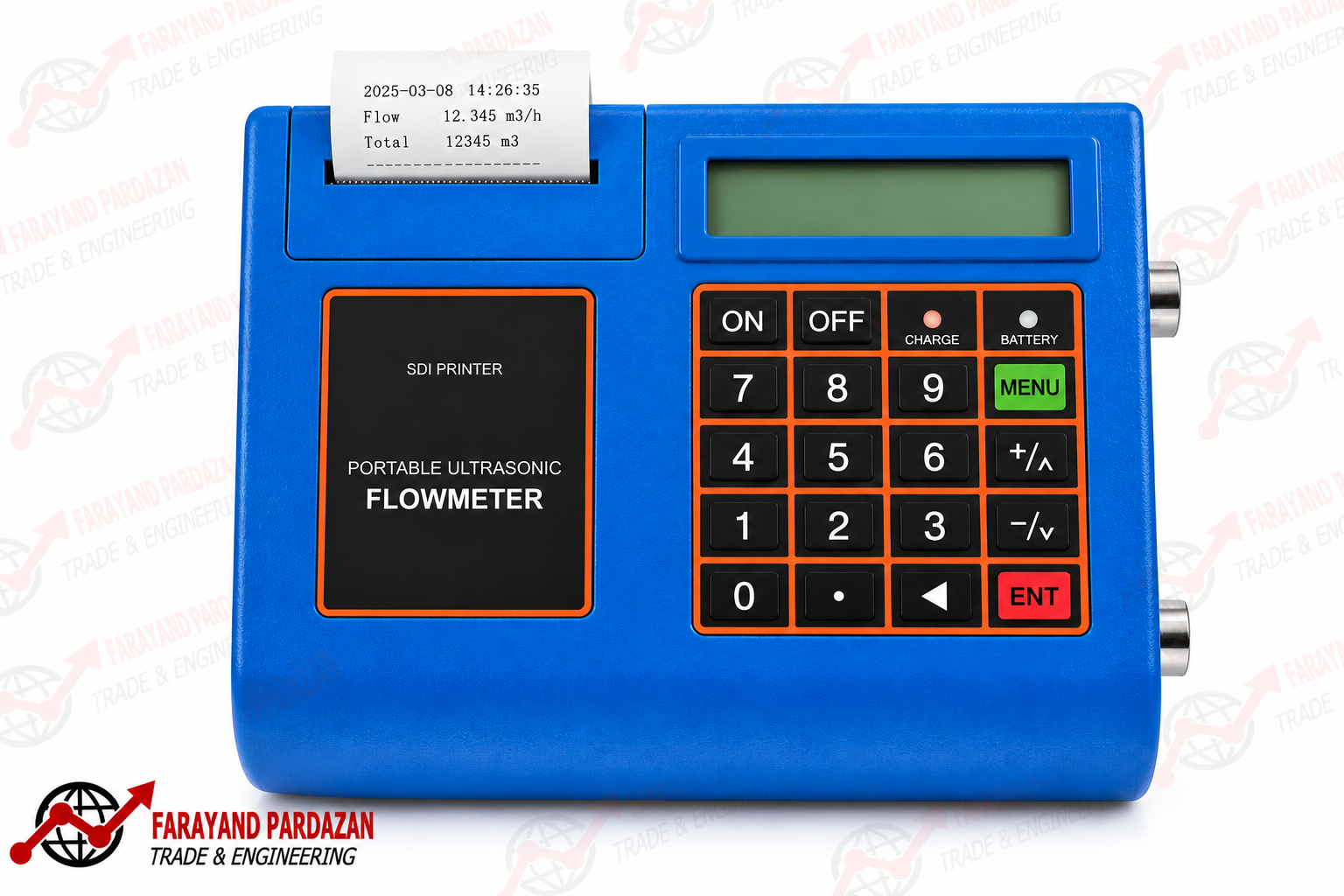

نمایشگر LCD و اطلاعات قابل مشاهده

فلومتر اولتراسونیک پرتابل TUF2000P به نمایشگر LCD با نور پس‌زمینه مجهز شده است.

نمایشگر دستگاه برای مشاهده پارامترهای اندازه‌گیری و وضعیت عملکرد فلومتر مورد استفاده قرار می‌گیرد. نور پس‌زمینه نیز مشاهده اطلاعات را در شرایط مختلف محیطی آسان‌تر می‌کند.

اپراتور می‌تواند هنگام انجام اندازه‌گیری، اطلاعات مربوط به جریان و وضعیت دستگاه را از طریق نمایشگر بررسی کرده و تنظیمات مورد نیاز را انجام دهد.

اندازه‌گیری روی انواع مختلف لوله

یکی از عوامل مهم در استفاده از فلومترهای کلمپی، سازگاری سیستم اندازه‌گیری با جنس لوله است.

TUF2000P می‌تواند برای لوله‌هایی از جنس‌های مختلف مانند فولاد، فولاد ضدزنگ، چدن، مس، PVC، آلومینیوم، سیمان و FRP مورد استفاده قرار گیرد.

با این حال، انتخاب محل نصب و تنظیمات دستگاه باید بر اساس جنس واقعی لوله، ضخامت جداره و مشخصات سیال انجام شود.

کاربردهای فلومتر پرتابل TUF2000P

فلومتر اولتراسونیک پرتابل TUF2000P به دلیل قابل‌حمل بودن و استفاده از سنسورهای کلمپی، در کاربردهای مختلف صنعتی قابل استفاده است.

برخی از کاربردهای این دستگاه عبارت‌اند از:

• بررسی دبی خطوط آب
• کنترل عملکرد فلومترهای نصب‌شده
• اندازه‌گیری موقت جریان
• تست و عیب‌یابی خطوط فرآیندی
• کنترل مصرف آب در واحدهای صنعتی
• بررسی عملکرد سیستم‌های انتقال سیال
• اندازه‌گیری دوره‌ای در خطوط مختلف
• استفاده در پروژه‌های تعمیرات و نگهداری
• کنترل دبی در سیستم‌های تأسیسات

در چنین کاربردهایی، نیازی به نصب دائمی فلومتر روی خط وجود ندارد و دستگاه می‌تواند در زمان مورد نیاز به محل اندازه‌گیری منتقل شود.

تفاوت فلومتر پرتابل TUF2000P با فلومترهای ثابت

فلومترهای ثابت معمولاً برای نصب دائمی در یک نقطه از خط طراحی می‌شوند، در حالی که TUF2000P برای اندازه‌گیری قابل‌حمل و جابه‌جایی بین نقاط مختلف کاربرد دارد.

برای مثال، ممکن است در یک مجموعه صنعتی لازم باشد دبی چند خط مختلف بررسی شود. در چنین شرایطی، استفاده از یک فلومتر پرتابل می‌تواند امکان انجام اندازه‌گیری‌های دوره‌ای را بدون نصب فلومتر دائمی روی هر خط فراهم کند.

استفاده از سنسورهای کلمپی نیز باعث می‌شود عملیات اندازه‌گیری بدون ایجاد تغییر اساسی در خط لوله انجام شود.

هنگام انتخاب TUF2000P به چه اطلاعاتی نیاز است؟

برای انتخاب صحیح دستگاه و سنسور مناسب، بهتر است اطلاعات زیر هنگام استعلام ارائه شود:

• قطر لوله
• جنس لوله
• ضخامت تقریبی جداره
• نوع سیال
• دمای سیال
• محدوده تقریبی دبی
• فشار خط در صورت نیاز
• شرایط محیط نصب
• موقت یا دائمی بودن کاربرد

این اطلاعات به انتخاب صحیح سنسور و بررسی شرایط نصب کمک می‌کنند.

در صورتی که قطر یا جنس لوله مشخص نباشد، انتخاب سنسور مناسب دشوارتر خواهد بود. بنابراین ارائه مشخصات واقعی خط هنگام خرید فلومتر TUF2000P اهمیت زیادی دارد.

مشخصات فنی فلومتر TUF2000P

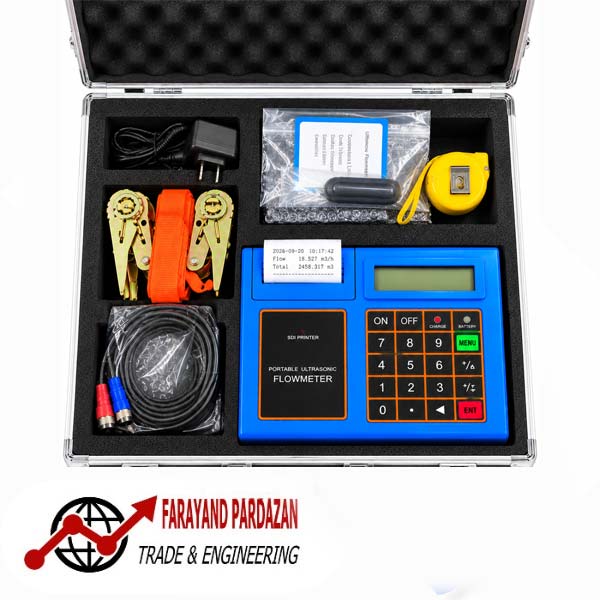

اقلام همراه فلومتر TUF2000P

پکیج فلومتر اولتراسونیک پرتابل با پرینتر TUF2000P، بر اساس پیکربندی سفارش و نوع سنسور انتخاب‌شده، شامل دستگاه اصلی و تجهیزات مورد نیاز برای نصب و اندازه‌گیری است.

مهم‌ترین اجزای مجموعه شامل موارد زیر هستند:

• دستگاه اصلی TUF2000P
• سنسورهای اولتراسونیک کلمپی

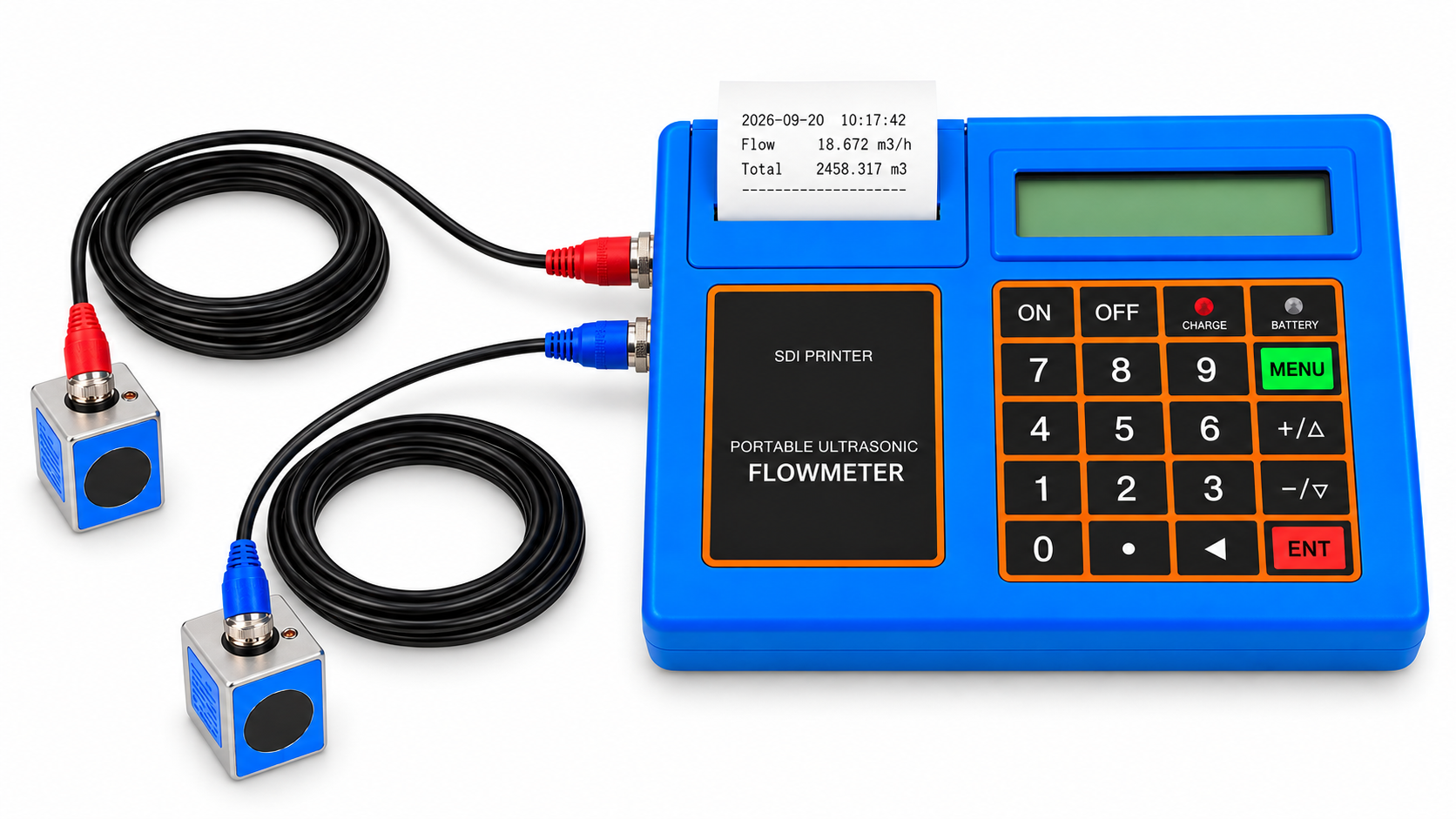

• کابل‌های اتصال سنسورها
• متعلقات نصب سنسورها
• تجهیزات تغذیه
• کارت SD
• متعلقات مربوط به پرینتر داخلی

نوع دقیق سنسور و برخی متعلقات می‌تواند بر اساس قطر لوله و شرایط پروژه تعیین شود.

تأمین و گارانتی TUF2000P

فلومتر TUF2000P ساخت چین است و توسط شرکت فرآیند پردازان تأمین و عرضه می‌شود.

این محصول با ۱۸ ماه گارانتی ارائه می‌شود و امکان بررسی مشخصات فنی و انتخاب سنسور مناسب بر اساس شرایط خط لوله وجود دارد.

برای دریافت اطلاعات بیشتر از سایر محصولات شرکت، مشاوره رایگان و نحوه ارسال محصول از طریق شماره های درج شده در سایت شرکت فرآیند پردازان و یا از طریق یکی از پیام رسانهای داخلی و خارجی، با کارشناسان فنی فروش در ارتباط باشید.

قیمت کلیه محصولات ارائه شده در سایت  منجمله فلومتر اولتراسونیک پرتابل TUF2000P با پرینتر کاملا بروز می باشد.

سوالات متداول درباره فلومتر اولتراسونیک پرتابل TUF2000P

فلومتر TUF2000P برای چه نوع لوله‌هایی مناسب است؟

این دستگاه با توجه به نوع سنسور می‌تواند برای لوله‌هایی با قطر حدود DN15 تا DN6000 مورد استفاده قرار گیرد و برای جنس‌های مختلف لوله نیز کاربرد دارد.

آیا برای نصب TUF2000P نیاز به برش لوله است؟

خیر. سنسورهای TUF2000P از نوع کلمپی هستند و روی سطح خارجی لوله نصب می‌شوند.

TUF2000P چه سنسورهایی دارد؟

این دستگاه با سه نوع سنسور کلمپی TS-۲، TM-۱ و TL-۱ قابل استفاده است.

آیا TUF2000P می‌تواند جریان رفت و برگشت را اندازه‌گیری کند؟

بله. دستگاه قابلیت اندازه‌گیری جریان در دو جهت را دارد.

آیا TUF2000P امکان ثبت اطلاعات دارد؟

بله. دستگاه امکان ثبت اطلاعات روی کارت SD را دارد و به پرینتر داخلی نیز مجهز است.

ارتباط TUF2000P با تجهیزات صنعتی چگونه انجام می‌شود؟

دستگاه دارای رابط RS485 و پشتیبانی از MODBUS است. همچنین سه ورودی آنالوگ، یک خروجی OCT، یک خروجی آنالوگ و یک خروجی رله دارد.

دقت فلومتر TUF2000P چقدر است؟

دقت اعلام‌شده برای دستگاه بهتر از ±۱ درصد و تکرارپذیری آن بهتر از ۰.۲ درصد است.

آیا TUF2000P برای اندازه‌گیری موقت مناسب است؟

بله. قابل‌حمل بودن دستگاه و استفاده از سنسورهای کلمپی باعث شده است برای اندازه‌گیری‌های موقت، تست خطوط و بررسی دوره‌ای دبی مناسب باشد.

جمع‌بندی

فلومتر اولتراسونیک پرتابل TUF2000P یک تجهیز قابل‌حمل برای اندازه‌گیری دبی سیالات در خطوط لوله است که با روش Transit-time و سنسورهای کلمپی کار می‌کند.

عدم نیاز به تغییر اساسی در خط لوله، امکان استفاده در قطرهای مختلف، پشتیبانی از سنسورهای TS-۲، TM-۱ و TL-۱، اندازه‌گیری دوطرفه، ثبت اطلاعات روی کارت SD، پرینتر داخلی و ارتباط RS485 با MODBUS، از مهم‌ترین قابلیت‌های این دستگاه هستند.

در زمان انتخاب محصول، مشخصات خط لوله اهمیت زیادی دارد. قطر و جنس لوله، نوع سیال و شرایط نصب باید بررسی شوند تا سنسور مناسب انتخاب شود و دستگاه بتواند عملکرد مورد انتظار را ارائه دهد.
