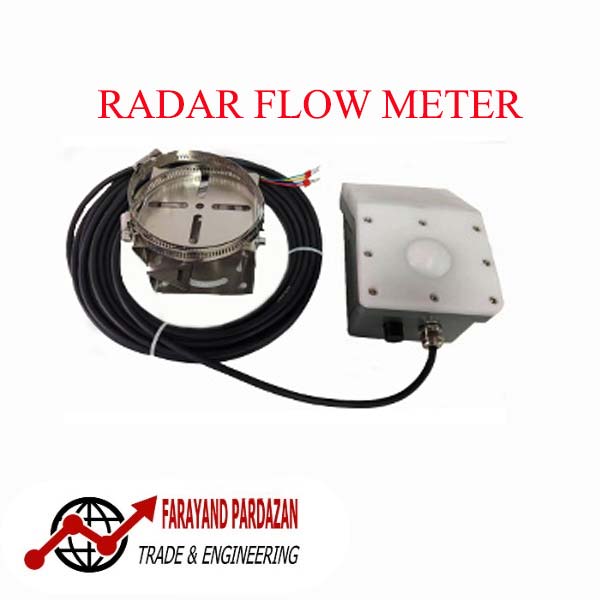

فلومتر راداری کانال روباز با قابلیت اندازه‌گیری سطح، سرعت و دبی آب

0 نقد و بررسی مشتری فروخته شد: 0

دسته بندی: ابزاردقیق فلومتر

توضیحات محصول

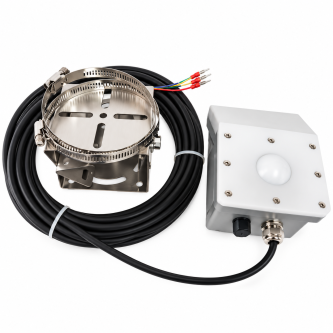

فلومتر راداری کانال روباز با قابلیت اندازه‌گیری سطح، سرعت و دبی آب

فلومتر راداری کانال روباز برای اندازه‌گیری سطح، سرعت و دبی آب

اندازه‌گیری غیرتماسی سرعت جریان و سطح آب

فلومتر راداری یک ابزار اندازه‌گیری غیرتماسی برای پایش جریان آب در کانال‌های روباز و مسیرهای جریان است. این دستگاه با استفاده از فناوری رادار، سرعت جریان و سطح آب را اندازه‌گیری کرده و اطلاعات دبی جریان را نیز ارائه می‌دهد. روش اندازه‌گیری غیرتماسی، نیاز به قرارگیری مستقیم تجهیز در مسیر آب را برطرف می‌کند و امکان پایش پیوسته جریان را فراهم می‌سازد.

این فلومتر راداری ساخت چین است و توسط شرکت فنی و مهندسی فرآیند پردازان تأمین و عرضه می‌شود. محصول با ۱۸ ماه گارانتی ارائه می‌شود.

محدوده اندازه‌گیری سرعت و سطح آب

یکی از ویژگی‌های اصلی این فلومتر، اندازه‌گیری سرعت جریان و سطح آب بدون تماس مستقیم با آب است. دستگاه از رادار برای اندازه‌گیری سرعت جریان و فاصله تا سطح آب استفاده می‌کند و اطلاعات دبی جریان را نیز ارائه می‌دهد.

محدوده اندازه‌گیری سرعت جریان از ۰٫۰۵ تا ۴۰ متر بر ثانیه است. دقت اعلام‌شده برای اندازه‌گیری سرعت ±۰٫۰۱ متر بر ثانیه با کالیبراسیون شبیه‌ساز رادار و وضوح اندازه‌گیری ۱ میلی‌متر بر ثانیه است.

در بخش اندازه‌گیری سطح، حداکثر فاصله اندازه‌گیری تا ۶۵ متر و دقت اندازه‌گیری فاصله ±۱ میلی‌متر اعلام شده است. ناحیه کور اندازه‌گیری فاصله ۲۰ سانتی‌متر است؛ بنابراین هنگام نصب باید فاصله دستگاه از سطح آب با توجه به این محدودیت در نظر گرفته شود.

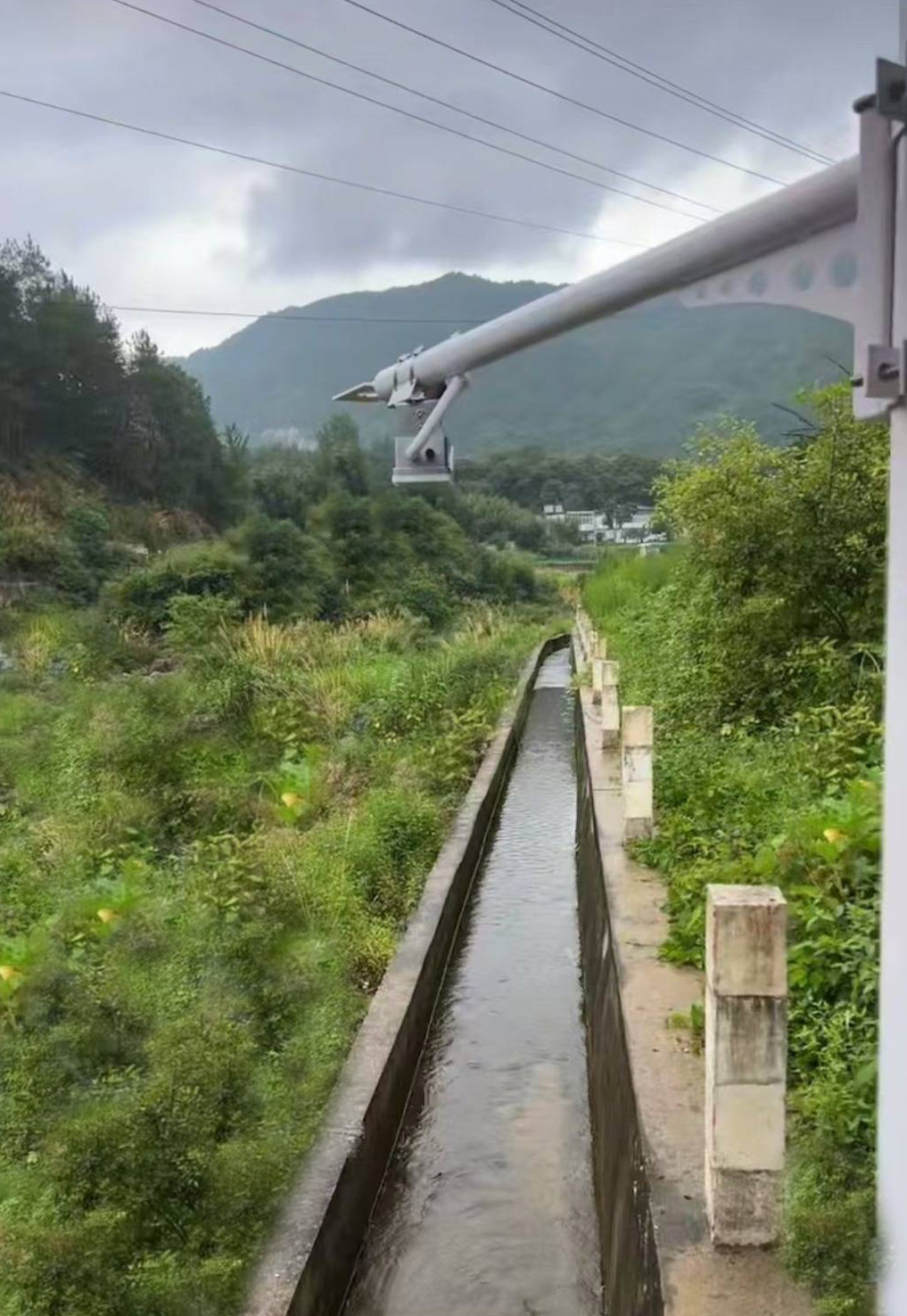

نصب و اندازه‌گیری جریان در کانال روباز

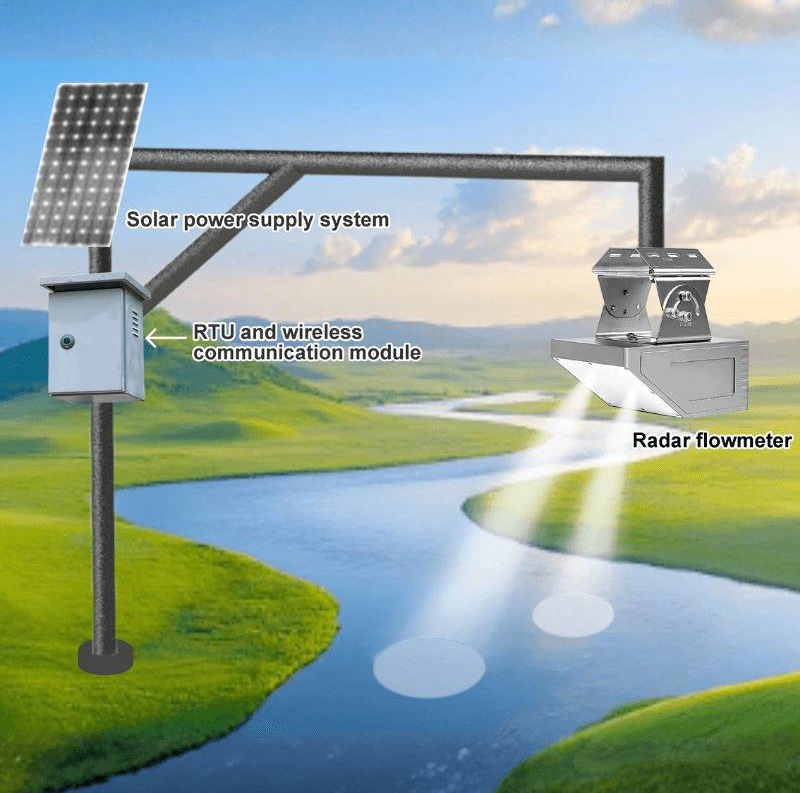

در نصب فلومتر راداری، مسیر تابش پرتوها باید تا حد امکان بدون مانع باشد. رادار اندازه‌گیری سطح باید عمود بر سطح آب قرار گیرد و رادار سرعت طبق راهنمای دستگاه با زاویه ۴۵ درجه نسبت به سطح آب نصب شود.

دفترچه دستگاه توصیه می‌کند در صورت امکان، محل نصب در قسمت بالادست جریان انتخاب شود؛ زیرا این موقعیت می‌تواند سیگنال اندازه‌گیری واضح‌تری نسبت به نصب در پایین‌دست فراهم کند. انتخاب محل نصب و تنظیمات جهت جریان باید متناسب با شرایط واقعی محل اندازه‌گیری انجام شود.

برای راه‌اندازی صحیح دستگاه، رعایت فاصله اندازه‌گیری، ناحیه کور و آزادبودن مسیر تابش رادار اهمیت دارد. جزئیات نصب و سیم‌بندی در دفترچه راهنمای محصول ارائه شده است.

ارتباطات و قابلیت تنظیم دستگاه

فلومتر راداری از رابط ارتباطی RS485 و بلوتوث نسخه ۵٫۲ پشتیبانی می‌کند و امکان تبادل داده از طریق پروتکل Modbus را دارد. تنظیم پارامترها و مشاهده مقادیر اندازه‌گیری‌شده از طریق نرم‌افزار تلفن همراه یا نرم‌افزار کامپیوتری امکان‌پذیر است.

در راه‌اندازی دستگاه، پارامترهای مربوط به کانال روباز و مقطع جریان باید متناسب با محل اندازه‌گیری تنظیم شوند. بنابراین، برای استفاده از قابلیت اندازه‌گیری دبی، پیکربندی متناسب با شرایط کانال نیز اهمیت دارد.

تغذیه و شرایط کاری فلومتر راداری

دستگاه با منبع تغذیه ۷ تا ۲۸ ولت DC کار می‌کند. جریان مصرفی اعلام‌شده در ولتاژ ۱۲ ولت و هنگام کار عادی و پیوسته حدود ۱۲۰ میلی‌آمپر است. زمان اندازه‌گیری بین ۰٫۵ تا ۲٫۵ ثانیه و زمان راه‌اندازی کمتر از ۲ ثانیه اعلام شده است.

بدنه دستگاه از آلیاژ آلومینیوم و PBT ساخته شده است. درجه حفاظت آن IP68 و محدوده دمای کاری اعلام‌شده از ۴۰- تا ۸۵+ درجه سانتی‌گراد است. همچنین در طراحی دستگاه، حفاظت در برابر اتصال معکوس، اضافه‌ولتاژ و صاعقه در نظر گرفته شده است. برای استفاده از حفاظت صاعقه، اتصال محل ارت بدنه به زمین طبق راهنمای دستگاه ضروری است.

دانلود دفترچه راهنمای فلومتر راداری

برای مشاهده جزئیات نصب، سیم‌بندی، تنظیمات نرم‌افزاری و پارامترهای اندازه‌گیری، می‌توانید دفترچه راهنمای دستگاه را در قالب PDF دریافت کنید.

دانلود دفترچه راهنمای فلومتر راداری (PDF)

انتخاب و خرید فلومتر راداری

انتخاب فلومتر راداری مناسب باید با توجه به محدوده سرعت جریان، سطح آب، شرایط نصب، شکل و ابعاد کانال و نیازهای ارتباطی سیستم انجام شود. همچنین تنظیم صحیح پارامترهای مربوط به مقطع جریان برای استفاده از قابلیت اندازه‌گیری دبی اهمیت دارد.

شرکت فرآیند پردازان این فلومتر راداری ساخت چین را با ۱۸ ماه گارانتی تأمین و عرضه می‌کند. برای بررسی شرایط پروژه، دریافت اطلاعات بیشتر و انتخاب محصول متناسب با نیاز اندازه‌گیری و آشنایی با سایر محصولات ارائه شده توسط این شرکت، می‌توانید از طریق شماره های درج شده در وب‌ سایت شرکت فنی و مهندسی فرآیند پردازان با کارشناسان فروش شرکت در ارتباط باشید.
