توضیحات محصول

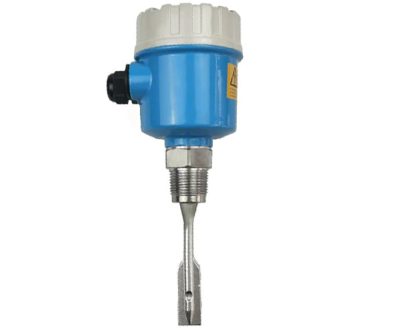

لول سوئیچ دیاپازونی با نمایشگر

معرفی لول سوئیچ دیاپازونی با نمایشگر:

لول سوئیچ دیاپازونی (VIBRATION FORK) با نمایشگر یک نوع جدید از لول سوئیچ سیالات است. لول سوئیچ دیاپازونی با نمایشگر ساخت کشور چین می باشد . در این محصول یک کریستال چنگالی، ارتعاشات تولید می‌کند. هنگامی که چنگال با سیالات پوشانده شود، فرکانس ارتعاش تغییر می‌کند. این تغییر به صورت الکترونیکی به خروجی سوئیچ منتقل می‌شود و در نتیجه هشدارهای حد بالا و پایین و کالیبراسیون را فراهم می‌کند.سوئیچ‌های سطح چنگالی (تیونینگ فورک) به عنوان «سوئیچ‌های سطح الکتریکی» شناخته می‌شوند و در کاربردهایی استفاده می‌شوند که سوئیچ‌های سطح شناوری به دلیل انرژی جنبشی، حرکات ناخواسته یا همزدن نامناسب هستند. از آنجا که سوئیچ‌های سطح چنگالی فاقد قطعات متحرک هستند، به هیچ‌گونه کالیبراسیون یا تنظیمی نیاز ندارند. این محصول به عنوان جانشین ارتقا یافته سوئیچ‌های سطح شناوری، طیف وسیعی از انواع را شامل می‌شود که از جمله آن‌ها انواع ذاتی‌ایمن و جداگونه هستند که برای استفاده در محیط‌ های متنوع مناسب می‌باشند. سوئیچ‌های سطح شناوری نوع ذاتی ایمن  (Intrinsic Safety type یا Ex i) برای استفاده در محیط‌های قابل انفجار یا مستعد جرقه طراحی می‌شود (مثل پالایشگاه‌ها، پتروشیمی‌ها یا مخازن سوخت). و آن بدلیل نوع طراحی مدار آن است که نتواند باعث انفجار شود. درسوئیچ‌های سطح شناوری نوع جداگونه (Galvanically Isolated Type) نیز بدلیل عدم اتصال الکتریکی مستقیم بین بخش سیگنال سنسور و مدار کنترل که توسط ترانسفورماتور یا اپتوکوپلر انجام می‌شود. ضمن حذف نویز و نوسانات ورودی به سیستم کنترل، باعت افزایش ایمنی الکتریکی میشود.

 اجزای لول سوئیچ دیاپازونی با نمایشگر:

1. صفحه نمایشگر دیجیتال: صفحه اصلی فرکانس کاری را نمایش می دهد.

2. چنگال ارتعاشی (Fork): قسمت حسگر که مستقیماً با ماده تماس پیدا می‌کند. جنس آن معمولاً از استنلس استیل S304 برای کاربردهای عمومی است.

3. مبدل پیزوالکتریک (Piezoelectric Transducer): قلب سنسور که هم تولید ارتعاش و هم تشخیص تغییرات آن را بر عهده دارد.

4. مدار الکترونیکی (Electronic Circuit): شامل پردازشگر سیگنال (DSP)، اسیلاتور و ماژول خروجی است. این مدار هوشمند است و امکان تنظیم حساسیت و تشخیص خطا را فراهم می‌کند.

5. بدنه (Housing): از  استنلس استیل ساخته می‌شود و مدارها را در برابر نفوذ رطوبت و گرد و غبار محافظت می‌کند.

6. اتصالات فرآیند (Process Connection): رزوه‌ استاندارد “G 1 برای نصب روی مخزن.

مشخصات فنی لول سوئیچ دیاپازونی با نمایشگر:

ولتاژ تغذیه: ۲۰-۲۵۰  VAC/VDC

دمای کار چنگال: ۴۰- تا ۱۸۰ درجه سانتی گراد

دمای کار ابزار : ۳۰- تا ۷۰ درجه سانتی گراد

فشار عملیاتی : کمتر از ۲ مگا پاسکال

چگالی متوسط :حداقل ۰.۶ گرم بر سانتی متر مکعب

نوع اتصال : رزوه ای سایز”NPT  G1 66

مواد پوسته :فولاد ضد زنگ S304

مواد چنگال:فولاد ضد زنگ S304

طول چنگال:۱۰۰mm(طول قابل تنظیم)

حالت خروجی: تماس رله

تعداد و وضعیت رله ها :تعداد رله ۲ عدد که به حالت  NO/NC کار میکنند.

سطح حفاظت:IP66

درجه ضد انفجار:EXIALL CT6A

ابعاد: طول ۲۴۹mm، عرض ۸۸mm ،ارتفاع رزوه G1″  ۲۵mm  نوع دریچه ورودی کابل M20*1.5

مزایای لول سوئیچ دیاپازونی با نمایشگر:

• عدم نیاز به کالیبراسیون: پس از نصب اولیه، معمولاً به هیچ تنظیم یا کالیبراسیون مجددی نیاز ندارد.

• قابلیت اطمینان بسیار بالا: فاقد هرگونه قطعه متحرک است، بنابراین مستهلک نمی‌شود و نیاز به نگهداری کمی دارد.

• مصرف انرژی بسیار پایین.

• کاربرد گسترده: مناسب برای طیف وسیعی از سیالات و گرانول‌ها (پلاستیک، غلات).

• نصب و راه‌اندازی آسان.

• قیمت اقتصادی نسبت به بسیاری از تکنولوژی‌های دیگر.
