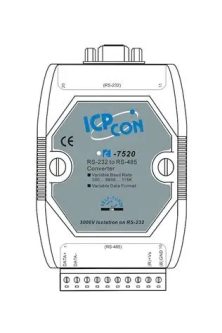

مبدل شبکه RS-۲۳۲ TO RS-۴۸۵ سری I-۷۵۲۰

مبدل شبکه RS-۲۳۲ TO RS-۴۸۵ سری I-۷۵۲۰

مبدل شبکه RS-۲۳۲ TO RS-۴۸۵ سری I-۷۵۲۰:

اکثر سیستم‌های کامپیوتری صنعتی پورت‌های سری استاندارد RS-۲۳۲ را ارائه می‌دهند. اگرچه RS-۲۳۲ به طور گسترده‌ای پذیرفته شده است، اما سرعت انتقال، محدوده و قابلیت‌های شبکه‌سازی محدودی دارد. استانداردهای RS-۴۸۵ با استفاده از خطوط ولتاژ تفاضلی برای سیگنال‌های داده و کنترل، این محدودیت‌ها را برطرف می‌کنند و سیگنال‌های RS-۲۳۲ را به صورت شفاف به سیگنال‌های ایزوله RS-۴۸۵ تبدیل می‌کنند بدون نیاز به تغییر در سخت‌افزار یا نرم‌افزار. مبدل شبکه (RS-۲۳۲ TO RS-۴۸۵) I-7520به شما اجازه می‌دهد تا به راحتی یک سیستم ارتباطی صنعتی با کیفیت بالا و دوربرد را با استفاده از سخت‌افزار استاندارد کامپیوتر بسازید.

ویژگی‌های کلیدی مبدل‌های RS-232 TO RS-485:

• تبدیل سیگنال:

– تبدیل سیگنال‌های RS232 (ولتاژ بالا/پایین تک‌سر) به سیگنال‌های RS485 (دیفرانسیلی دو سیمه).

• فاصله ارتباطی بیشتر:

          – RS232: محدوده ارتباطی معمولاً تا ۱۵ متر.

          – RS485: امکان ارتباط تا ۱۲۰۰ متر (بسته به سرعت و کابل).

• پشتیبانی از شبکه‌های چندگانه (Multi-Drop):

           – RS485 از اتصال چند دستگاه روی یک خط پشتیبانی می‌کند (حتی تا ۳۲ یا ۱۲۸ دستگاه با تقویت کننده).

           – RS232 فقط پوینت تو پوینت (Point-to-Point) است.

• مقاومت در برابر نویز:

            – پروتکل RS485 به دلیل استفاده از سیگنال‌های دیفرانسیلی، در محیط‌های صنعتی پرنویز عملکرد بهتری دارد.

• سرعت انتقال داده:

            – RS485 می‌تواند به سرعت‌های بالاتر (تا ۱۰ Mbps) برسد، در حالی که RS232 معمولاً محدود به 115.2 Kbps است.

چگونگی انتخاب سمت ایزولاسیون I-۷۵۲۰ :

با توجه به اینکه بیشتر خرابی های مدار ناشی از نویز ازطرف ورودی برق است. دستگاه های متصل به هر سمتی که بیشتر هزینه بر است، آن سمت را بعنوان ایزوله انتخاب کنید.

            I-7520 :ایزوله RS-232 (دستگاه‌های طرف RS-232 حفاظت شدند.)

          I-7520R ایزوله RS-485 (دستگاه‌های طرف RS-485 حفاظت شدند.)

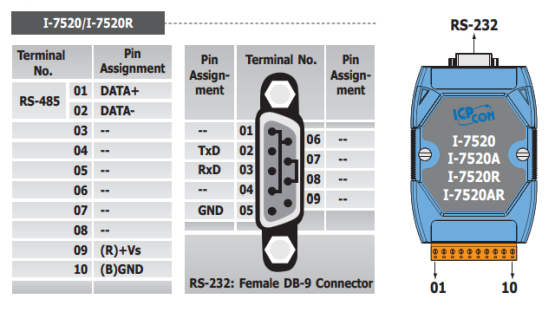

سیم بندی مبدل سری I-۷۵۲۰:

برای دریافت اطلاعات بیشتر کلیک کنید. I-7520 RS-232 to 485 Convertern.PDF
