فلومتر التراسونیک پرتابل

فلومتراولتراسونيك پرتابل

تامین، فروش، راه اندازی فلومتراولتراسونیک پرتابل

فلومتراولتراسونیک پرتابل از لحاظ کارکرد به دو دسته اصلی تقسیم میشوند : Transient Time  و فلومترهای Doppler به طور کلی در اندازه گیریهای دقیق خصوصا در گازها از روش Transient Time  استفاده میشود که اساس آن بر اندازه گیری  دقیق زمان استوار است.از لحاظ کاربرد نیز فلومترهای آلتراسونسک به فلومترهای اندازه گیری گاز و مایع قابل تقسیم هستند .

اساس کارکرد :

در فلومتراولتراسونیک پرتابل ، سیگنالهای اولتراسونیک توسط ترانسدیوسرهائی که در اطراف بدنه فلومتر قرار دارند تولید وبه درون سیال در حال حرکت منتقل میشوند. در روش Transient Time  مدت زمان رفت و برگشت سیگنال در درون سیال Time Of Flight   اندازه گیری گردیده و فلومتر بر اساس اختلاف زمان رفت و برگشت امواج بین دو سنسور ،سرعت سیال را محاسبه مینماید.در واقع زمان رسیدن امواج کوتاهتر شده و زمانیکه جهت حرکت امواج سیال باشد زمان رسیدن امواج به سنسور مقابل طولانی تر خواهد بود.

– قابلیت اندازه گیری دبی در سیالات کانداکتیو و غیر کانداکتیو با استفاده از امواج صوت

– امکان نصب در مسیر سیال ( In Line ) و به صورت غیر مستقیم ( Clamp On )

– قابلیت نصب بر روی لوله ها در سایزهای مختلف .

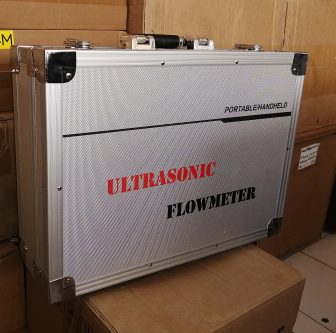

فلومتراولتراسونیک پرتابل

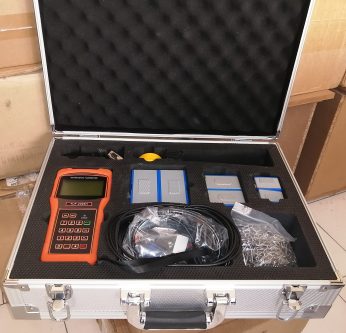

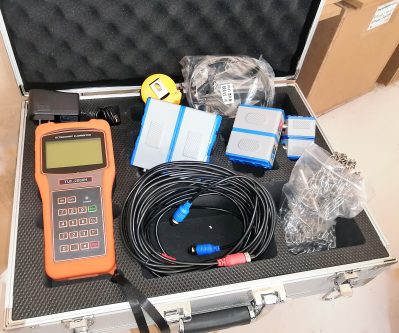

فلومتراولتراسونیک پرتابل

نصب و راه اندازی کلمپ ها بر روی لوله :

این سنسور ها بصورت سه مدل بر روی لوله نصب میشوند جهت مطالعه بیشتر مقاله مربوطه را مطالعه نمایید

۱-V-method Installation

۲-Z-method Installation

۳-W-method Installation

از طریق بررسی نحوه نصب ، می توان  قدرت سیگنال دریافت کننده ، کیفیت سیگنال (Q) را بررسی کرد
از اختلاف زمان ارسال و دریافت سرعت مایع تخمین زده می شود .

مبدل های استفاده شده توسط کنتور التراسونیک سری QTDS از کریستال های پیزوالکتریک ساخته شده اند
انتقال و دریافت سیگنالهای فراصوت از طریق دیواره سیستم لوله کشی مایع انجام میگیرد

اندازه گیری با اندازه گیری اختلاف زمان سفر از سیگنال های مافوق صوت تحقق می یابد. از آنجا که
اختلاف بسیار اندک است ، فواصل و هم ترازی مبدل ها از عوامل مهم و اساسی هستند
دقت اندازه گیری و عملکرد سیستم. باید مراقبت دقیق انجام شود



کیفیت سیگنال :

کیفیت سیگنال به عنوان مقدار Q در پارامترها نشان داده شده است. مقدار Q بالاتر به معنای کیفیت بالاتر است .
هرچه نسبت سیگنال به نویز (SNR)   کوچکتر باشد بر این اساس درجه دقت بالاتری خواهد بود .. در شرایط عادی لوله ، مقدار Q در محدوده ۶۰-۹۰ قرار دارد ، بالاتر از این هم بهتر است.
علل پایین آمدن مقدار Q می تواند:
۱- تداخل سایر ابزارها و دستگاهها مانند فرستنده قدرتمند که در همان نزدیکی کار می کند. سعی کنید
کنتور جریان را به مکانی جدید جابجا کنید که می توان تداخل را کاهش داد.
۲-انتقال سیگنال سوتی  مبدل ها از لوله . سعی کنید سطح لوله را صاف کنید و گریس بیشتری بمالید .
۳-در صورت بالا نرفتن کیفیت . جابجایی توصیه می شود.

ویژگی ها:



  • عملکرد خطی : ۰.۵٪
  • تکرارپذیری : ۰.۲٪
  • دقت: ۱٪
  • کار با دستگاه آسان می باشد . عملکرد ضد آب خوبی دارد
  • استفاده از چندین نوع مبدل برای پوشش دادن به تمامی سایز ها DN15mm تا DN7000mm
  • طراحی سیستم ولتاژ پایین
  • فن آوری چند پالس برای بهبود دقت ، عمر مفید و قابلیت اطمینان
  • عملکرد دیتا لاگر قدرتمند ، داده های توتالایزر آخرین ۶۴ روز / ۶۴ ماه / ۵ سال را ضبط می کند .



موارد قابل استفاده :



  • لوله های آب و فاضلاب
  • لوله های مواد غذایی و آشامیدنی
  • لوله های کارخانه سنگ
  • لوله های از مواد پلاستیک سفت و سخت، فولاد ضد زنگ ، فولاد، چدن ، لوله های راه راه و …
  • هر مایعی که دارای ذرات معلق ریز به اندازه حداقل۱۰۰μ میکرون و غلظت آن ۲۰۰ ppm و یا بالا تر(معادل آب سخت ) .



جهت مطالعه پروژه های انجام شده مربوط به این متن بر روی لینک کلیک کنید .

https://www.instagram.com/p/BxlukWcD3Bl/?utm_source=ig_web_copy_link
آموزش فلومتراولتراسونیک پرتابل

برای کسب اطلاعات بیشتر و خرید محصول لطفا  با ما تماس بگیرید
